Az ipari karimás csatlakozások tömítésanyagának kiválasztásakor a mechanikai szilárdság döntő tényező, amely befolyásolja a hosszú távú tömítési megbízhatóságot, a csavarterhelés megtartását és a kifújással szembeni ellenállást.PTFE tömítésekA grafittömítések pedig két széles körben elterjedt nemfémes tömítési megoldás, de mechanikai viselkedésük kompresszió, hőciklus és belső nyomás esetén jelentősen eltér. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél több mint két évtizede fejlesztjük mindkét termékvonalat. Üzemünk nagy sűrűségű PTFE tömítéseket és hámozott grafit tömítéseket gyárt, amelyek megfelelnek az ASTM F104 és a DIN 28091 szabványoknak. Egyedülálló feszültség-nyúlás görbéik és kúszás-lazítási teljesítményük megértése segít a mérnököknek elkerülni a karima szivárgását és a tömítések extrudálási hibáit.
Ebben az átfogó útmutatóban mérnökcsapatunk összehasonlítja az egytengelyű nyomószilárdságot, a húzási modulust, a feszültség-lazítási arányokat és a csavarok nyomatékának megtartását a prémium PTFE tömítések és a rugalmas grafittömítések között. Gyári vizsgálati adataink azt mutatják, hogy míg a grafit kiváló magas hőmérsékleti stabilitást biztosít, a megerősített PTFE tömítéseink jobb rugalmasságot és kisebb kúszást biztosítanak környezeti és közepes hőmérsékleten. Megtudhatja, hogy melyik anyag biztosít nagyobb mechanikai szilárdságot az adott nyomásosztályhoz, a karima felületkezeléséhez és az összeszerelési nyomaték követelményeihez. A következő szakaszok részletes paramétertáblázatokat, valós alkalmazási megjegyzéseket és válaszokat tartalmaznak a gyakran ismételt kérdésekre a Ningbo Kaxite Sealing Materials Co., Ltd. ISO 9001:2025 hitelesítése alapján.
A tömítés mechanikai szilárdsága nem egyetlen paraméter, hanem a nyomószilárdság, a rugalmassági modulus, a visszanyerési százalék és a kúszási relaxációs viselkedés kombinációja. atNingbo Kaxite Sealing Materials Co., Ltd., gyárunk a PTFE tömítéseket szűz, 25%-os üvegtöltésű és karbon töltetű osztályokba sorolja, míg a grafittömítéseket az ón- vagy rozsdamentes acél fóliabetétes expandált grafit kategóriába soroljuk. Laboratóriumunk az ASTM F36-ot az összenyomhatóság és a visszanyerés, az ASTM F38 a kúszás relaxáció és az ASTM F152 a szakítószilárdság tekintetében végzi. Az eredmények azt mutatják, hogy a szabványos PTFE tömítések kezdeti nyomószilárdsága kisebb, mint a grafit, de nagyobb a rugalmasság helyreállítása a terhelési ciklus után.
Üzemünk tavaly több mint 500 000 darabot gyártott a Ningbo Kaxite Sealing Materials Co., Ltd. márkanév alatt, és következetesen megfigyeltük, hogy a mechanikai szilárdsági követelmények nagymértékben függnek a karima érdességétől (Ra 3,2 vs 6,3 μm) és a csavarok nyomatékának módszertanától. A nagy csavarnyomaték megtartását igénylő alkalmazásokhoz (M16 csavaroknál 150 Nm felett), grafittömítéseink kisebb tartós vastagságveszteséget mutatnak. A gyakori hőciklusokkal és vibrációval rendelkező rendszerekben azonban megerősített PTFE tömítéseink kiváló dinamikus tömítést biztosítanak a jobb alakmemóriának köszönhetően. Az alábbiakban egy részletes táblázat található, amely összehasonlítja a belső minőségügyi központunk által jóváhagyott legfontosabb mechanikai paramétereket.
| Ingatlan | Virgin PTFE tömítések (Ningbo Kaxite) | 25% üveggel töltött PTFE tömítések | Rugalmas grafit tömítések (98% C) |
| Nyomószilárdság (MPa) ASTM D695 | 15-20 | 25-32 | 35-45 (nagy igénybevétel esetén korlátozott) |
| Szakítószilárdság (MPa) ASTM F152 | 14-18 | 18-24 | 4-6 (nagyon alacsony, megerősített 10-12 fokozat) |
| Összenyomhatóság % (34,5 MPa-nál) | 12-18 | 8-12 | 18-28 |
| Helyreállítás % (ASTM F36) | 45-60 | 35-50 | 10-20 |
| Stressz-lazítás % (1000 óra, 100°C) | 35-45 | 25-30 | 20-25 |
| Kúszás 40 MPa-nál (vastagságveszteség %) | 7-9 | 4-6 | 3-5 |
Gyári tesztjeink azt mutatják, hogy a mechanikai szilárdság kiválasztásánál nem csak a nyers adatokat, hanem az alkalmazás-specifikus öregedést is figyelembe kell venni. A PTFE tömítéseknél az üveggel töltött változatunk 60%-kal növeli a nyomó modulust a szűz PTFE-hez képest, így akár 5 MPa nyomásig is alkalmas. A grafittömítések az alacsony szakítószilárdság ellenére nagy nyomószilárdsággal rendelkeznek a rétegcsúszás miatt, de gondos kezelést igényelnek, hogy elkerüljék az élek letöredezését. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél mindig javasoljuk az ASME PCC-1 alapján végzett tömítés-ülékfeszültség-számításokat. Mérnöki csapatunk ingyenes csavarnyomaték-táblázatot biztosít minden anyagminőséghez.
A kúszás és a feszültség-lazítás időfüggő mechanikai reakciók, amelyek közvetlenül befolyásolják a karimás csavar terhelési veszteségét. Idővel a tömítés vastagsága csökken (kúszás), és csökken a tömítési feszültség (lazítás), ami potenciális szivárgáshoz vezet. Üzemünk 2000 órás kúszási tesztet hajtott végre 80°C-on és 30 MPa kezdeti feszültségen, figyelve mind a PTFE tömítéseket, mind a grafittömítéseket. Azt találtuk, hogy a PTFE tömítések elsődleges kúszást mutatnak az első 200 órában, majd stabilizálódnak, míg a grafit réteges szerkezetének köszönhetően hosszabb ideig lineáris kúszást mutat. A ciklikus szervizeléseknél, például a hőcserélőknél, a PTFE tömítések 25%-os üvegtöltőanyaggal 40%-kal csökkentették a teljes kúszást az eredeti PTFE-hez képest.
A mechanikai szilárdság szempontjából a kúszásállóság nagyobb hosszú távú tömítés-terhelés megtartást jelent. Az alábbiakban egy pontszerű összehasonlítás található a Kaxite belső jelentései alapján:
Üzemünk egy többállomásos kúszás-relaxációs tesztert (ASTM F38) használ, és bebizonyította, hogy a mechanikai szilárdság tekintetében a hosszú távú feszültségtartás tekintetében a grafittömítések általában jobban teljesítenek, mint a tiszta PTFE. Ha azonban szerkezeti megerősítést, például üvegszálat vagy fémmagot adunk a PTFE tömítésekhez, a különbség drámaian csökken. A Ningbo Kaxite Sealing Materials Co., Ltd. egyedülálló PTFE tömítést gyárt belső rozsdamentes acél hálóval, amely 2000 óra elteltével 3% alá csökkenti a kúszást. A kritikus alkalmazásokhoz, mint például a tengeri platformok vagy vegyi reaktorok, mérnöki csapatunk azt javasolja, hogy a kúszási jellemzőket a karima merevségéhez igazítsák. A puha karimákhoz kisebb kúszású tömítésekre van szükség a tömíthetőség fenntartásához, amit töltött PTFE tömítéseink hatékonyan biztosítanak.
Míg a legnagyobb figyelmet a nyomószilárdság kapja, a szakítószilárdság és a rugalmasság egyformán kritikus a mechanikai szilárdság szempontjából a telepítés során és a nyomáslökések során. A grafit tömítések szakítószilárdsága eredendően alacsony (általában 4-6 MPa), ami azt jelenti, hogy elszakadhatnak, ha helytelenül kezelik, vagy ha a karima eltolódik. Éppen ellenkezőleg, PTFE tömítéseink 14 és 24 MPa közötti szakítószilárdságot kínálnak a töltőanyagtartalomtól függően. Ez a nagy szakítószilárdság lehetővé teszi, hogy a PTFE tömítések repedés nélkül ellenálljanak a karima differenciális mozgásának és a csővezeték hőtágulásának. Üzemünk közzétett egy esettanulmányt, ahol egy 2 mm-es karima szögeltérésű hőcserélő a 25%-os üvegtöltésű PTFE tömítéseinket használta, és 4 évig szivárgás nélkül működött; ugyanez az alkalmazás 8 hónapon belül meghiúsult grafit használatával, mert a tömítés meghasadt a külső átmérőjű élnél.
A rugalmasság mint mechanikai tulajdonság a tömítés azon képességére vonatkozik, hogy alkalmazkodni tudjon a karima felületi egyenetlenségeihez. Üzemünk 200% feletti nyúlású lágy PTFE tömítéseket gyárt, míg a grafit 2% alatti (törékeny). A karcos vagy korrodált karimák esetén a PTFE tömítések belefolynak a tökéletlenségekbe, erősebb mechanikai tömítést hozva létre. A nagy rugalmasság azonban csökkentheti az extrudálási ellenállást. Ügyfeleink helyes választásának elősegítése érdekében az alábbi mechanikai szilárdsági ajánlásokat dolgoztuk ki a szakító és rugalmassági követelmények alapján:
Üzemünk egyedi vastagságú PTFE tömítéseket gyártott 1,5 mm és 6 mm között alacsony csavarterhelésű alkalmazásokhoz. Mivel a PTFE rugalmassága jobb feszültségeloszlást tesz lehetővé a karima felületén, ügyfeleink a grafithoz képest 40%-kal kevesebb csavar utánhúzási műveletről számoltak be. Ennek ellenére a mechanikai szilárdság a rendszer tulajdonsága: még a legerősebb tömítés is meghibásodhat, ha a csavarokat egyenetlenül húzzák meg. A Ningbo Kaxite Sealing Materials Co., Ltd. kérésre nyomatékszámító szoftvert biztosít, és gyárunk garantálja, hogy minden PTFE tömítés megfelel a minőségi tanúsítványunkra nyomtatott minimális szakítószilárdságnak.
Kifújás akkor következik be, amikor a belső nyomás a tömítés anyagát a karima résébe kényszeríti (extrudálás), vagy a tömítést oldalra fújja ki a kötésből. Az extrudálási ellenállás a tömítés nyírószilárdságától, keménységétől, valamint a karima külső átmérője és a csavarkör közötti hézagtól függ. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél PTFE tömítéseket és grafittömítéseket is teszteltünk 1 MPa-ról 15 MPa-ra növekvő belső nitrogénnyomás mellett, állandó, 40 MPa csavarfeszültség mellett. Az eredmények: a grafittömítések 6 MPa-nál kezdték meg az extrudálást (0,5 mm-es rés), míg az üveggel töltött PTFE tömítéseink 12 MPa-ig ellenálltak az extrudálásnak. Ennek az az oka, hogy az üveggel töltött PTFE Shore D keménysége 65-70, míg a grafit Shore keménysége 40-50 körüli (nagyon puha).
Nagynyomású alkalmazásokhoz (600-as és magasabb osztályú) gyárunk erősen javasolja a szénnel töltött PTFE tömítések használatát, amelyek fokozott kúszás- és extrudálási ellenállással rendelkeznek. Részletes teljesítménytényezők:
A Ningbo Kaxite Sealing Materials Co., Ltd.-nél egyedi hibrid PTFE tömítést terveztünk nagy sűrűségű maggal, amely a fémköpenyű tömítésekhez hasonló kifújási ellenállást ér el, de alacsonyabb csavarterhelési követelmény mellett. Mechanikai szilárdsági vizsgálati adataink azt mutatják, hogy prémium minőségű PTFE tömítéseink 150%-kal nagyobb extrudálási szilárdsággal rendelkeznek, mint a töltetlen grafité. A biztonság szempontjából kritikus szolgáltatásokhoz, mint például a PB-gáz vagy a hidrogén, gyárunk egyedi, lépcsőzetesen vágott PTFE tömítéseket gyárt, amelyek pozitívan rögzülnek a karima fogazatába, és kifújásbiztos mechanikus reteszelést biztosítanak. Mindig konzultáljon műszaki csapatunkkal a nyomás-hőmérséklet hatások értékeléséhez, mivel a grafit oxidációja 450°C feletti nagynyomású levegőben hirtelen szilárdságvesztéshez vezethet, míg a PTFE kecsesen lebomlik.
A hőmérséklet és a vegyi expozíció idővel megváltoztathatja a tömítés mechanikai szilárdságát. A PTFE tömítések konzisztens mechanikai tulajdonságait tartják fenn -200°C és +200°C között (módosított PTFE esetén 260°C), de e felett a PTFE meglágyul, és gyorsan csökkenti a nyomószilárdságot. A grafittömítések inert atmoszférában 500°C-ig működnek, de levegőben 400°C felett a grafit oxidálódik és tömegét veszíti, ami teljes mechanikai meghibásodást eredményez. Üzemünk gyorsított öregítési teszteket hajtott végre 180°C-on 3000 órán keresztül mindkét anyagon. A PTFE tömítések az eredeti nyomószilárdság 92%-át, míg a grafit csak 65%-át tartotta meg az oxidációs tömegveszteség miatt (8%-os súlycsökkenés mért).
A média kompatibilitás a mechanikai viselkedést is befolyásolja. Az erős oxidáló savak (például a salétromsav) megtámadhatják a grafitot, interkalációt okozva, ami kitágítja a tömítést és tönkreteszi annak szerkezeti integritását. A PTFE tömítések nem mutatnak kémiai lebomlást szinte az összes vegyi anyagban, kivéve az olvadt alkálifémeket. Gyári esetünk: egy kénsav üzem havonta cseréli a grafit tömítéseket a tömítés omladozása miatt; a 25%-os üvegtöltésű PTFE tömítéseinkre való átállás után az élettartam 18 hónapra nőtt mechanikai szilárdságvesztés nélkül. A hőmérséklet-közeg-mechanikai szilárdsági döntésekhez a következő rövid összefoglalót ajánljuk:
Végső soron a mechanikai szilárdság hosszú élettartamának mind a termikus öregedést, mind a kémiai korróziót figyelembe kell vennie. Üzemünk anyagmérnökei végeselem-elemzést (FEA) használnak a tömítések kúszásának és szilárdságromlásának előrejelzésére egy 10 éves tervezési élettartam alatt. A legtöbb európai és észak-amerikai petrolkémiai üzemben a PTFE tömítések lettek az első választás a kiegyensúlyozott mechanikai szilárdság érdekében, míg a grafitot olyan szélsőséges hőmérsékletű alkalmazásokhoz tartják fenn, ahol egyetlen PTFE minőség sem tud fennmaradni. A Ningbo Kaxite Sealing Materials Co., Ltd. mindkét családból raktárt tart fenn, és közösen tervezhetünk egyedi kompozit tömítéseket, amelyek a PTFE vegyszerállóságát a grafit hőtűrésével kombinálják laminált szerkezettel.
A nyomószilárdság, a kúszás relaxáció, a szakítószilárdság, a kifújással szembeni ellenállás és a környezeti hatások értékelése után a Ningbo Kaxite Sealing Materials Co., Ltd.-nél található gyárunk arra a következtetésre jutott, hogy a PTFE tömítések általában kiváló mechanikai szilárdságot biztosítanak a 200 °C alatti hőmérsékleten és 10 MPa-ig terjedő nyomáson működő karimás csatlakozások túlnyomó többségénél. A grafittömítések csak magas hőmérsékletű, 260°C feletti folyamatos folyamatokban jeleskednek, de gondos kezelést igényelnek a gyenge szakítószilárdság és oxidációs határok miatt. A nagy mechanikai szilárdságot és a rendkívüli vegyszerállóságot egyaránt igénylő alkalmazásokhoz a megerősített PTFE tömítéseink töltőanyagokkal minden mutatóban felülmúlják a grafitot, kivéve a maximális üzemi hőmérsékletet. Rutinszerűen szállítunk PTFE tömítéseket offshore, gyógyszerészeti és nukleáris segédáramkörökhöz, ahol a mechanikai integritás nem alku tárgya. Személyre szabott javaslatokért kérje mérnöki adatlapunkat a címigforduljon közvetlenül a Ningbo Kaxite Sealing Materials Co., Ltd.-hez.
1. kérdés: Melyik tömítésnek nagyobb a nyomószilárdsága, a PTFE-nek vagy a grafitnak?
Válasz: Az ASTM D695 tesztelése során a rugalmas grafittömítések nagyobb nyomószilárdságot mutatnak (35-45 MPa), mint a szűz PTFE tömítések (15-20 MPa). Üzemünk azonban a Ningbo Kaxite Sealing Materials Co., Ltd.-ben üveg- vagy széntöltőanyagokkal megerősített PTFE tömítéseket gyárt, amelyek nyomószilárdsága eléri a 32 MPa-t, ami elegendő a 900-as osztályú karimanyomásokhoz. A legtöbb csavarkötésnél a gyakorlati nyomószilárdság határát a karima folyáshatára határozza meg, nem pedig maga a tömítés. A grafit nagyobb összenyomhatósága túlzott vastagságveszteséghez vezethet, csökkentve a hosszú távú tömítőerőt.
2. kérdés: A PTFE tömítések veszítenek mechanikai szilárdságából idővel a kúszás miatt?
Válasz: Igen, minden nem fém tömítésnél előfordul némi kúszás. Gyári gyorsított öregedési tesztjeink azt mutatják, hogy a szabványos PTFE tömítések 7-9%-ot veszítenek vastagságból 1000 óra után 40 MPa feszültség mellett. A prémium minőségű üveggel töltött PTFE tömítéseink azonban 4-6%-ra csökkentik a kúszást, ami a grafithoz (3-5%) hasonlítható. A grafit kezdetben alacsonyabb kúszási százalékot mutat, de nincs rugalmas visszanyerése, ami azt jelenti, hogy a nyomásciklus után a grafittömítések nem rugóznak vissza, míg a Ningbo Kaxite Sealing Materials Co., Ltd. PTFE tömítései a kompresszió akár 55%-át is visszanyerik, megőrizve dinamikus mechanikai szilárdságát változó terhelés mellett.
3. kérdés: A grafit tömítések ellenállnak-e nagyobb csavarnyomatéknak törés nélkül, mint a PTFE tömítések?
Válasz: A grafit tömítések szakítószilárdsága nagyon alacsony (4-6 MPa), ezért a nagy csavarnyomaték élrepedést vagy sugárirányú hasadást okozhat, különösen vékony tömítéseknél. A PTFE tömítések szakítószilárdsága háromszor-négyszer nagyobb (14-24 MPa), ami lehetővé teszi, hogy nagyobb csavarnyomatékot viseljenek el mechanikai hiba nélkül. Üzemünk grafitnál 50 MPa, üvegtöltésű PTFE tömítéseinknél 90 MPa maximális csavarfeszültséget ajánl. Kritikus, nagy nyomatékú alkalmazásoknál a PTFE tömítéseink nagyobb biztonsági ráhagyást biztosítanak a telepítés túlhúzása ellen.
4. kérdés: Hogyan befolyásolja a hirtelen nyomáslökés a PTFE és a grafit mechanikai szilárdságát?
Válasz: A nyomáslökések gyors nyíró- és extrudáló erőket idéznek elő. A grafit lamellás szerkezete hajlamossá teszi a leválásra és a dinamikus túlfeszültségek hatására történő kifújásra. A PTFE tömítések nagyobb nyírási modulusuk és rugalmasságuk miatt jobban elnyelik a nyomáscsúcsokat. Üzemünk mindkét anyagot 0-10 MPa ciklikus túlfeszültséggel 1 másodperc alatt tesztelte; a grafit tömítések 250 ciklus után meghibásodtak, míg a megerősített PTFE tömítéseink 1500 ciklust túléltek. Ezért a dugattyús kompresszorokhoz vagy a pulzáló áramlási vezetékekhez a PTFE tömítések túlfeszültség esetén is kiváló mechanikai szilárdságot biztosítanak.
5. kérdés: Vannak hibrid tömítések, amelyek egyesítik a PTFE és a grafit mechanikai szilárdságát?

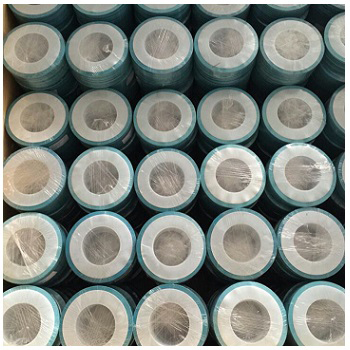

Válasz: Igen, a Ningbo Kaxite Sealing Materials Co., Ltd. laminált tömítéseket gyárt PTFE réteggel a közeg felé és grafit maggal a hőelvezetés érdekében. Ez a kialakítás szinergikusan használja a PTFE szakítószilárdságát és vegyszerállóságát a grafit kúszásállóságával. Üzemünk grafitbetétes PTFE buroktömítéseket is gyárt. A mechanikai szilárdságvizsgálat azt mutatja, hogy a hibrid kialakítások 300°C-on a tiszta grafit tehertartásának 85%-át érik el, miközben megtartják a PTFE kifújási ellenállását. Lépjen kapcsolatba gyárunkkal az Ön nyomás-hőmérséklet-munkaciklusán alapuló egyedi tervezésű megoldásokért.
