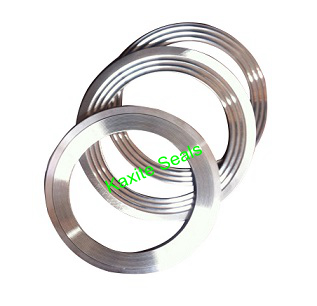

Igényes ipari környezetben a tömítési teljesítmény kritikus fontosságú a biztonság, a hatékonyság és a környezetvédelem szempontjából. A számos rendelkezésre álló tömítéstípus közül a fogazott tömítés – más néven Kammprofile tömítés vagy hornyos tömítés – kitűnik azzal a képességével, hogy megbízható tömítést biztosít szélsőséges hőmérsékleti, nyomási és hőciklusos körülmények között. De mi is pontosan a fogazott tömítés? Lényegében egy fém tömítésről van szó, amely a tömítőfelületen egy sor koncentrikus fogazattal vagy hornyokkal van ellátva, amelyeket jellemzően puha felületű anyag, például grafit, PTFE vagy nem azbeszt anyag borít. A fogazatok több tömítősort hoznak létre, amelyek koncentrálják a nyomó terhelést, biztosítva a szoros tömítést még akkor is, ha a karima állapota nem ideális. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk nagy teljesítményű termékeket gyárt.Fogazott tömítésektöbb mint két évtizede szolgálja ki az ipart az olajtól és a gáztól a vegyi feldolgozásig és az energiatermelésig.
De hogyan javítja a fogazott tömítés a tömítési teljesítményt a hagyományos lapos fém tömítésekhez vagy a spirálisan tekercselt tömítésekhez képest? A válasz a karima felületeivel való egyedi mechanikai kölcsönhatásban rejlik. Összenyomva a fogak enyhén beágyazódnak a burkolóanyagba, így rendkívül hatékony gátat képeznek a szivárgás ellen. A fém mag szerkezeti szilárdságot és nyomásállóságot biztosít, míg a puha borítás alkalmazkodik a karima tökéletlenségeihez és egyenetlenségeihez. Ez a kombináció kivételes tömítettséget eredményez viszonylag alacsony csavar-előfeszítéssel, csökkentve a karima sérülésének kockázatát és leegyszerűsíti a karbantartást. Ezenkívül a fogazott tömítés kiváló ellenállást biztosít a hőciklusokkal szemben, mivel a fém mag és a fogazat a tömítőerő elvesztése nélkül alkalmazkodik a mozgáshoz. Ez a cikk átfogó műszaki mélyreható betekintést nyújt a fogazott tömítések tervezésébe, az anyagválasztásba, a teljesítményadatokba és az alkalmazás bevált gyakorlataiba, gyárunk kiterjedt termékportfóliójának részletes specifikációival.
A fogazott tömítés kiváló tömítési hatékonyságát a feszültségkoncentráció elvéből eredezteti. Ellentétben a lapos tömítéssel, amely nagy területen egyenletes összenyomásra támaszkodik, a fogazott tömítés koncentrikus, V-alakú vagy koncentrikus hornyokat használ, amelyek a szorítóerőt keskeny, nagy feszültségű tömítővonalak sorozatába koncentrálják. Amikor a tömítést két karima közé szorítják, a fogak beleharapnak a puha felületű anyagba, és több koncentrikus gyűrűt hoznak létre bensőséges érintkezésben. Ez a többsoros tömítési megközelítés rendkívül elnéző a karima felületi hibáival szemben, mint például a karcolások, korróziós lyukak vagy kisebb vetemedések, mivel minden egyes fogazat független tömítésként működik. Még akkor is, ha az egyik tömítési vonal megsérül, a többi vezeték megtartja a tömítést. Üzemünk aNingbo Kaxite Sealing Materials Co., Ltd. Fogazott tömítéseinket optimalizált horonygeometriával tervezte, hogy maximalizálja az aktív tömítősorok számát, miközben fenntartja a megfelelő fémvastagságot a nyomásállóság érdekében.
Főbb mechanizmusok, amelyek a fogazott kialakítást kiválóvá teszik:
Laboratóriumunkból származó mennyiségi adatok bizonyítják a hatékonyság előnyét. Egy szabványosított szivárgási tesztben (hélium szivárgásteszt, tömegspektrométer) egy 1,6 mm vastag lapos grafittömítés 0,03 mg/(m·s) szivárgási sebességet mutatott 50 bar karimanyomás mellett. Egy fogazott tömítés grafit burkolattal, azonos karima- és csavarterheléssel 0,001 mg/(m·s) szivárgási sebességet ért el – 30-szor kisebb. A tömítés hatékonyságának ez a drámai javulása az oka annak, hogy a fogazott tömítéseket számos nagy integritású alkalmazásban kötelezővé teszik, mint például a hidrogén-szolgáltatás és az LNG-kezelés, ahol még a legkisebb szivárgás is elfogadhatatlan.
Ezenkívül a fogazott kialakítás javítja a tömítés ellenállását a nagy belső nyomás alatti "kifújással". A fogazatok mechanikus reteszelést hoznak létre a burkolóanyaggal, megakadályozva, hogy az kinyomódjon a karima réséből. Ez a lágy tömítések gyakori meghibásodási módja, különösen magas hőmérsékletű alkalmazásoknál. Fogazott tömítéseinket úgy teszteltük, hogy akár 250 bar belső nyomást is ellenálljanak extrudálás nélkül, megbízható tömítést biztosítva még a legigényesebb szolgáltatásoknál is. A nagy tömítési hatékonyság, rugalmasság és kifújással szembeni ellenállás ezen kombinációja az oka annak, hogy a fogazott tömítés a kritikus tömítési alkalmazások kedvelt választásává vált világszerte.
A fogazott tömítés extrém körülmények közötti teljesítményét a fémmaghoz és a puha burkolathoz használt anyagok határozzák meg. A fémmag, amely általában rozsdamentes acélból készül (pl. 304, 316, 316L), biztosítja a mechanikai szilárdságot és a visszarugózást, amely ahhoz szükséges, hogy ellenálljon a nagy szorítóerőknek és a belső nyomásoknak. A burkolóanyag, amely lehet grafit, PTFE, csillám vagy kerámiaszál, biztosítja a technológiai folyadékkal szembeni tömítéshez szükséges alkalmazkodóképességet és vegyszerállóságot. A mag és a burkolóanyagok megfelelő kombinációjának kiválasztásával a fogazott tömítések kriogén (-196 °C) és 1000 °C közötti hőmérsékleten (csillám vagy kerámia burkolattal) és vákuumtól 350 bar nyomásig tervezhetők. Üzemünk a Kaxite-ban az anyagkombinációk széles skáláját kínálja, hogy megfeleljen az egyes alkalmazások speciális igényeinek.
Főbb anyagi szempontok extrém körülmények között végzett alkalmazásokhoz:
Fogazott tömítéseink extrém körülmények közötti teljesítményének érvényesítésére gyárunk típusvizsgálati sorozatot végez az ASME B16.20, EN 13555 és DIN 28091 szabványok szerint. Ezek a vizsgálatok magukban foglalják a forró kompressziós tesztet (relaxáció mérése emelt hőmérsékleten), a szivárgástesztet (héliummal vagy nitrogénnel változó nyomáson) és a termikus ciklusos tesztet (szobahőmérséklet és a maximális üzemi hőmérséklet között). Fogazott tömítéseink folyamatosan megfelelnek ezeken a teszteken, és olyan szivárgási arányt érnek el, amely megfelel a legszigorúbb TA-Luft (Németország) és EPA (USA) diffúz kibocsátási követelményeknek.
Egy közel-keleti finomító közelmúltbeli projektjében 316 literes maggal és grafitburkolattal ellátott fogazott tömítéseinket egy 320 °C-on és 80 bar nyomáson működő desztillációs oszlophoz határozták meg. A tömítéseket 20 karimába szerelték be, amelyek átmérője 4" és 24" között változott. Három év működés után az üzem szivárgásvizsgálatot végzett, és nulla észlelhető szivárgást talált a karimákból, ami megerősíti fogazott tömítéseink megbízhatóságát extrém körülmények között. Ez a teljesítmény a tömítés újrafelhasználhatóságával kombinálva (sok esetben a fémmagot új burkolóanyaggal lehet bevonni) a fogazott tömítést rendkívül költséghatékony megoldássá teszi a kihívást jelentő tömítési alkalmazásokhoz.
A Ningbo Kaxite Sealing Materials Co., Ltd. fogazott tömítések átfogó választékát gyártja, amelyeket úgy terveztek, hogy megfeleljenek az ipari tömítési alkalmazások különféle igényeinek. Termékkínálatunk tartalmazza az ASME B16.20, EN 1514 és DIN 2697 szabvány szerinti szabványos méreteket, valamint egyedi méreteket a speciális karimákhoz. Az alábbi táblázat a legfontosabb műszaki specifikációkat tartalmazza a legnépszerűbb fogazott tömítéstípusainkhoz, amelyeket a vegyiparban, petrolkémiai iparban, energiatermelésben és élelmiszer-feldolgozó iparban használnak. Minden érték ASME és EN szabványok szerinti típusvizsgálaton alapul. Üzemünk speciális anyagokból is készíthet fogazott tömítéseket, például ezüstözött magokat a magas hőmérsékletű vezetőképesség érdekében, vagy hámozott grafit burkolatokat, amelyek nagy tisztaságúak.
| Paraméter | Szabványos grafit felületű | PTFE felületű | Csillámborítású (magas hőmérsékletű) | Kerámia felületű (extrém hőmérséklet) |
| Maganyag | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Magvastagság (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Fogazás mélysége (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Burkolat anyaga | Expandált grafit (min. 98%-os tisztaság) | Tiszta PTFE (vagy módosított) | Phlogopite csillám | Kerámia szál + csillám |
| Burkolat vastagsága (mm) | 0,3-0,5 mm oldalanként | 0,5 - 1,0 mm oldalanként | 0,4-0,6 mm oldalanként | 0,5-0,8 mm oldalanként |
| Hőmérséklet tartomány (°C) | -196°C és +450°C között (inert gáz) | -196°C és +260°C között | -196°C és +800°C között | -196°C és +1000°C között |
| Max nyomás (bar) 25°C-on | 250 bar | 150 bar | 200 bar | 160 bar |
| Szivárgási sebesség (mg/(m·s)) 50 bar nyomáson | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Alkalmazható karima típusok | RF, FF, apa/nő, nyelv/horony | RF, FF | RF, nyelv/horony | RF, nyelv/horony |
Ezeken a standard ajánlatokon kívül gyárunk számos opcionális funkciót kínál a teljesítmény fokozása és a telepítés egyszerűsítése érdekében. Ezek közé tartozik a belső és külső központosító gyűrű (az igazítás egyszerűsítésére és a túlnyomás megakadályozására), egy rögzítőgyűrű (a tömítés rögzítésére a függőleges karima összeszerelése során) és a „gázszellőző” kialakítás (kétoldalas fogazott tömítésekhez a gáz beszorulásának megakadályozására). Egyedi méretek széles választékát kínáljuk, az 1/2" NPS-től a 60" NPS-ig, valamint a nem szabványos karimák speciális formáit. Minden fogazott tömítésünket részletes beépítési lappal és nyomatékajánló táblázattal szállítjuk, amely biztosítja, hogy a tömítés megfelelően legyen beszerelve az optimális teljesítmény érdekében.
Üzemünkben a minőség-ellenőrzés prioritást élvez. Minden fogazott tömítésen átesik a felületi hibák szemrevételezése, a kritikus karimák esetében a CMM (Coordinate Measuring Machine) méretellenőrzése, nagynyomású alkalmazások esetén pedig szivárgásteszt. Teljes nyomonkövetési jelentést biztosítunk az anyag nyomon követhetőségéről, beleértve a fémmag malombizonyítványait, valamint a burkolóanyag tisztaságának és tulajdonságainak tanúsítását. Ez a nyomon követhetőség elengedhetetlen a szigorú minőségi követelményeket támasztó iparágakban, mint például a nukleáris és a repülőgépiparban. Fogazott tömítéseink teljes mértékben megfelelnek az európai nyomástartó berendezésekről szóló irányelvnek (PED), és szükség esetén CE-jelöléssel is elérhetők.
Még a legjobb minőségű fogazott tömítés is meghibásodik, ha nincs megfelelően beszerelve. A fogazott tömítés egyedi kialakítása – amely a feszültségkoncentráción és a többszörös tömítési vonalon alapul – speciális beszerelési eljárásokat igényel a névleges teljesítmény eléréséhez. A gyakori szerelési hibák közé tartozik a túlhúzás (amely összetörheti a fogakat), az alulfeszítés (szivárgáshoz vezet), a csavarok egyenetlen terhelése (amely a karima torzulását okozza), valamint a burkolat anyagának sérülése a kezelés során. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk részletes telepítési protokollt dolgozott ki, amelyet több ezer telepítésen keresztül teszteltek. Ezen irányelvek betartása biztosítja, hogy a fogazott tömítés teljes tömítési potenciált biztosítson, és elérje a várt élettartamát.
A fogazott tömítések alapvető telepítési lépései:
Egy egyesült államokbeli vegyi üzem esettanulmánya szemlélteti a helyes telepítés fontosságát. Az üzem a mi fogazott tömítéseinket használta egy reaktorkarimán, amely 250 °C-on és 60 bar nyomáson működött. A jó minőségű tömítések ellenére az üzem időszakos szivárgást tapasztalt. A vizsgálat feltárta, hogy a karimacsavarokat körkörös, nem pedig keresztmintázatosan húzták meg, ami egyenetlen terhelést és a karima torzulását eredményezte. Miután a karbantartó csapatot áttanították a helyes meghúzási eljárásra, a szivárgás megszűnt, a tömítések a következő három évben a következő tervezett karbantartási leállásig hibátlanul működtek. Ez a példa aláhúzza, hogy a megfelelő beszerelés ugyanolyan fontos, mint a tömítés kiválasztása.
Üzemünk ingyenes szerelési képzési programot kínál ügyfeleink számára, mely a helyszínen vagy online is lebonyolítható. A képzés kiterjed a tömítéskezelésre, a karima ellenőrzésére, a nyomatékszámításra, valamint a hidraulikus feszítőberendezések használatára. Ezenkívül biztosítunk egy telepítési ellenőrző listát is, amelyet a karbantartók használhatnak az összes lépés végrehajtásának biztosítására. Ezen kívül a kritikus karimák újrahúzási szolgáltatását is kínáljuk, ahol szakembereink az első hőciklus után felkeresik a helyszínt, hogy elvégezzék az újrahúzási nyomatékot. A megfelelő telepítésbe való befektetéssel biztosíthatja, hogy fogazott tömítései maximális teljesítményt és élettartamot érjenek el, megvédve berendezését és személyzetét.
1. kérdés: Mi a különbség a fogazott tömítés és a spirálisan tekercselt tömítés között?
Válasz: Mindkettő nagy teljesítményű tömítés, de felépítésükben és tömítési elvükben különböznek egymástól. A spirálisan tekercselt tömítés váltakozó fém- és töltőanyag-rétegekből, spirálba tekercselt, rugószerű tulajdonságokat és nagy rugalmasságot biztosít. A fogazott tömítés viszont egy tömör fémmagból áll, amelynek felületén koncentrikus fogazatok vannak, és puha felület borítja. A fogazott tömítés nagyobb kifújással szembeni ellenállást biztosít, és kevésbé hajlamos a károsodásra a kezelés és a telepítés során. Jellemzően kisebb csavarterhelést is igényel a tömítés eléréséhez, mint az azonos méretű spiráltekercses tömítéseknél. Erős hőciklusokkal vagy magas belső nyomással járó alkalmazásoknál a fogazott tömítés gyakran a preferált választás robusztus fémmagja és több tömítővonala miatt.
2. kérdés: A fogazott tömítések újrafelhasználhatók eltávolítás után?
Válasz: Általában nem javasoljuk a fogazott tömítések újrafelhasználását, különösen a kritikus szolgáltatásoknál. Miután a tömítést összenyomták, a fogak és a burkolat anyaga összeállt, és előfordulhat, hogy nem tömítenek olyan hatékonyan, ha újrafelhasználják. Egyes nem kritikus, alacsony nyomású, alacsony hőmérsékletű alkalmazásokban azonban lehetséges lehet a tömítés újrafelhasználása, ha a burkolat anyaga még sértetlen, és a fogak nem deformálódnak. Gyárunkban a fémmag gyakran új burkolóanyaggal cserélhető, így a tömítés új állapotba kerül. Ez a szolgáltatás nagy tömítésekhez érhető el, ahol magas a csereköltség. A biztonság szempontjából kritikus alkalmazásokhoz mindig új fogazott tömítést használjon.
3. kérdés: Mi a maximális nyomás és hőmérséklet egy fogazott tömítésnél?
Válasz: A maximális nyomás és hőmérséklet a felhasznált anyagoktól függ. A 316 literes rozsdamentes acél maggal és a habosított grafit borítással fogazott tömítéseink akár 450°C hőmérsékleten (inert atmoszférában) és 250 bar nyomásig is működhetnek. Magasabb hőmérséklet esetén a csillám- vagy kerámiaburkolatú változatok akár 800-1000 °C-ot is elbírnak, de a nyomásérték kissé csökken. Kriogén alkalmazásokhoz a tömítés -196°C-on működhet PTFE bevonattal. Elengedhetetlen, hogy tanulmányozza műszaki adatlapjainkat, vagy vegye fel a kapcsolatot a Ningbo Kaxite Sealing Materials Co., Ltd.-nél lévő gyárunkkal, hogy kiválaszthassa a megfelelő anyagkombinációt az Ön speciális működési feltételeinek megfelelően.
4. kérdés: Milyen karimafelületre van szükség egy fogazott tömítéshez?
Válasz: Az optimális teljesítmény érdekében a karima felületének Ra 3,2-6,3 mikrométernek (125-250 mikroinch) kell lennie. Ez a bevonat kellő érdességet biztosít ahhoz, hogy a fogazat beleharapjon a burkolóanyagba anélkül, hogy károsítaná a burkolatot. A simább felület (pl. Ra 1.6) csökkentheti a súrlódást, és a tömítés megcsúszását okozhatja a csavarozás során, míg a durvább felület a burkolat túlzott kopásához vezethet. Üzemünk karima-előkészítési irányelveket ad különféle típusú és anyagokhoz. Ha a karima korrodált vagy mély karcolások vannak rajta, javasoljuk, hogy a fogazott tömítés beszerelése előtt megmunkálja újra a karima felületét.
5. kérdés: Hogyan viszonyulnak a fogazott tömítések a (lapból kivágott) lemeztömítésekhez a teljesítmény szempontjából?
Válasz: A lemeztömítések egyszerűbbek és olcsóbbak, de nagy területen egyenletes összenyomásra támaszkodnak, és érzékenyebbek a karima egyenetlenségeire és a csavarok terhelési változásaira. A fogazott tömítések kiváló tömítési teljesítményt nyújtanak, különösen nagy nyomású, magas hőmérsékletű és hőciklusos alkalmazásoknál. A fogazott kialakítás koncentrálja a terhelést, és több tömítési vonalat hoz létre, így jobban elnézi a karima tökéletlenségeit. Ezenkívül a fogazott tömítések sokkal alacsonyabb kúszási ellazulási sebességgel rendelkeznek, és megőrzik tömítőerejüket az idő múlásával. Kritikus alkalmazásokhoz, ahol a szivárgás nem tolerálható, a fogazott tömítések a jobb választás a lemeztömítésekkel szemben. Üzemünk összehasonlító teljesítményelemzést tud nyújtani, hogy segítsen a megfelelő választásban.
A fogazott tömítés bevált megoldás az igényes ipari tömítési alkalmazásokhoz, egyedülálló fogazott kialakítása, több tömítési vonala és anyagi sokoldalúsága révén kiemelkedő teljesítményt nyújt. A magas hőmérsékletű kemencéktől a kriogén LNG-vezetékekig, a nagynyomású gőztől az agresszív vegyszerekig a fogazott tömítés biztosítja a modern ipar által megkövetelt megbízhatóságot és biztonságot. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk hírnevet szerzett a kiváló minőségű fogazott tömítések precíziós gyártásával, szigorú minőségellenőrzéssel és mélyreható műszaki szakértelemmel történő szállításával. Szabványos és egyedi méretek széles választékát kínáljuk, valamint opcionális funkciókat kínálunk a telepítés egyszerűsítésére és a teljesítmény fokozására.
Megbízható tömítési megoldást keres kritikus alkalmazásához?Lépjen kapcsolatba a Ningbo Kaxite Sealing Materials Co., Ltd.-vel még maátfogó konzultációra. Adja meg a karima méreteit, működési feltételeit és folyamatközegét, és mérnöki csapatunk javasolni fogja az optimális fogazott tömítés anyagát és kialakítását. Ingyenes mintákat, gyors szállítást és teljes körű vizsgálati jelentést kínálunk.Kérje ingyenes fogazott tömítésmintáját és műszaki adatlapját most a Ningbo Kaxite Sealing Materials Co., Ltd.-től, és tapasztalja meg a tömítési teljesítmény különbségét.
