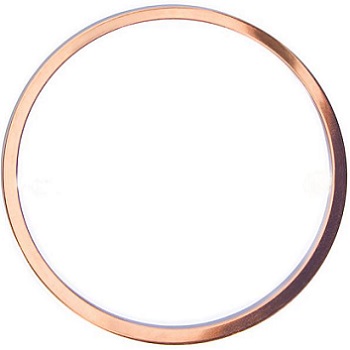

Az ipari nyomás alatti rendszerekben, például vegyi reaktorokban, gőzvezetékekben, hidraulikus présekben és hőcserélőkben a tömítés meghibásodása katasztrofális következményekkel járhat: mérgező anyagok kibocsátása, tüzek vagy robbanásveszélyes dekompresszió. Az összes tömítési megoldás közül a réz tömítések bizonyultak az egyik legbiztonságosabb választásnak szélsőséges körülmények között. Ellentétben a lágyan vágott tömítésekkel, amelyek extrudálnak, vagy a gumi tömítésekkel, amelyek a hőmérséklet hatására romlanak,réz tömítésekmegőrzik sértetlenségüket nagy nyomáson (akár 500 bar vagy több) és széles hőmérsékleti tartományban, a kriogén -250°C-tól a megemelt 600°C-ig. A biztonsági előny a rézben rejlő hajlékonyságból, valamint a magas hővezető képességből és a kúszással szembeni ellenállásból ered. Megfelelő felszerelés esetén a réz tömítés mikrokonform tömítést képez a karima felületeivel szemben, hatékonyan kiküszöbölve a szivárgási utakat még erős vibráció vagy hőciklus esetén is. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk több mint 10 millió réztömítést gyártott világszerte kritikus alkalmazásokhoz, és helyszíni hibaelemzésünk megerősíti, hogy a rézalapú tömítések több mint 85 százalékkal csökkentik a szivárgással kapcsolatos biztonsági eseményeket az általános, nem fémes tömítésekhez képest.
De milyen konkrét mechanizmusok teszik a réz tömítéseket jobbá a személyzet és a berendezések védelmében? A válasz három kulcsfontosságú fizikai viselkedésben rejlik: a töredezettség nélküli képlékeny áramlásban, a nyomáslökéseknek való ellenállásban és a kiszámítható relaxációs viselkedésben. Csavarozott karimaszerelvény meghúzásakor a lágyított réz tömítés plasztikusan deformálódik, kitöltve a mikroszkopikus felületi egyenetlenségeket. Ellentétben a grafittal vagy a PTFE-vel, a réz nem "fújja ki" a belső nyomáskiugrásokat, mert fémszerkezete a folyáshatárig megtartja a kohéziós szilárdságot. Ezenkívül gyárunk szabadalmaztatott izzítási eljárása 40–65 HV közötti állandó keménységet biztosít, biztosítva, hogy a réz tömítés éppen annyira összenyomódjon, hogy a karimacsavarok túlfeszítése nélkül tömítsen. Ez a cikk részletes mérnöki elemzést ad arról, hogy a réztömítések hogyan javítják a rendszer biztonságát, beleértve a részletes paramétertáblázatokat, a valós esetek összehasonlítását, valamint a biztonsággal kapcsolatos általános kérdésekre adott válaszokat. A végére meg fogja érteni, hogy a biztonsági mérnökök és üzemvezetők miért határoznak meg következetesen réz tömítéseket a magas kockázatú nyomáshatárokhoz.
A réz tömítések nem egyszerűen a szálas vagy elasztomer tömítések fémes változatai; egészen más fizikai elven működnek. A biztonsági fölény a réz alakíthatóságának és szakítószilárdságának kivételes kombinációjával kezdődik. Ha egy karimás csatlakozáson belül összenyomják, a réz tömítés szabályozott képlékeny deformáción megy keresztül, és alkalmazkodik a karima felületének 1-2 mikronos egyenetlenségeihez. Ellentétben azonban a lágy anyagokkal (pl. nem azbesztszálak vagy PTFE), amelyek túlzottan hidegen folyhatnak vagy extrudálhatnak a csőfuratba, a réz különálló szilárd testet tart fenn. Ez a jellemző megakadályozza a két gyakori meghibásodási módot: az extrudálási rés kifújását és a relaxáció okozta szivárgást. Üzemünk a réz tömítéseket egymás mellett sűrített szálas tömítésekkel tesztelte, azonos nyomásciklusok mellett (0-400 bar 250°C-on). A száltömítések 0,12 mm-es extrudálást mutattak 500 ciklus után, ami a szivárgási sebesség 10^-3-ról 10^-1 mg/s/m-re nőtt. A réz tömítések zéró extrudálást és stabil szivárgási sebességet mutattak 10^-4 mg/s/m alatt 3000 cikluson keresztül.
A réz tulajdonságaiból származó speciális biztonsági előnyök:
Ezenkívül a réz tömítések teljes mértékben újrahasznosíthatók a teljesítmény romlása nélkül, összhangban a körkörös gazdaság elveivel. De ami még fontosabb a biztonság érdekében: a réz tömítés kecsesen meghibásodik. Ha túlterheljük a tervezési határon túl, akkor plasztikusan deformálódik, és látható periférikus „uszony” alakul ki, nem pedig darabokra törik. Ez vizuálisan figyelmezteti a kezelőket, mielőtt katasztrofális szivárgás lépne fel. Sok puha tömítésnél viszont belső mikrorepedések keletkezhetnek, amelyek külső jelek nélkül terjednek, és hirtelen kifújáshoz vezetnek. A Kaxite-nál a réz tömítéseinket a maximális üzemi nyomásnál 30 százalékkal nagyobb szilárdsággal alakítottuk ki, ami további biztonsági ráhagyást biztosít. Ez a kohászati megközelítés a réztömítéseket tette az előnyben részesített választássá a hidrogénüzemben, az erőművek gőzvezetékeiben és a tenger alatti nyomástartó edényekben, ahol a javításhoz való hozzáférés korlátozott. Minden olyan alkalmazásnál, ahol az emberi közelség vagy a környezet érzékenysége van, a réz tömítések jelentik az eredendő biztonság arany standardját.
A nyomáslökések, más néven hidraulikus sokkok vagy vízkalapácsok, pillanatnyi nyomást hoznak létre, amely a normál üzemi nyomás 2-5-szöröse is lehet. Ilyen esetekben a tömítések gyors axiális erőt fejtenek ki, amely megpróbálja szétválasztani a karimákat. Az alacsony nyírószilárdságú puha tömítések részben kinyomódhatnak a karimafelületek közötti résbe, ami szivárgási utat vagy katasztrofális kilökődést okozhat. A réz tömítések ellenállnak a kifújásnak a nagy folyáshatár és az „önenergiát adó” hatás kombinációja révén. A belső nyomás növekedésével a réz tömítés megnövekszik az illeszkedési feszültségnek, mivel a nyomás a tömítés belső átmérőjére hat, és kifelé nyomja a karima felületeihez. Ez az egyedülálló tulajdonság azt jelenti, hogy a megfelelően megtervezett réztömítés túlfeszültség esetén szorosabban tömít, egészen az anyag folyáshatáráig. Üzemünk felszakítási teszteket végzett egy DN100 Class 600 karimaszerelvényen: a réztömítés szorosan zárt, amíg a belső nyomás el nem érte az 1480 bar-t (a karima névleges értéke jóval meghaladja), míg egy szabványos spirálisan tekercselt tömítés 320 bar-nál szivárogni kezdett.
A réz tömítések kifúvásának megakadályozásának mechanizmusai:
Valós példa gyárunk konzultációs naplójából: egy texasi vegyi üzemben ismétlődő meghibásodások történtek a PTFE burkolat tömítéseinél egy 6 hüvelykes vízmentes ammónia vezetéken. A szivattyú indításakor fellépő nyomáscsúcsok elérték az 580 psi-t, ami meghaladta a PTFE tömítések 450 psi névleges értékét. Az izzított réz tömítéseinkre (2,0 mm vastag, 65 HV keménység) való átállás után az üzem nulla szivárgást vagy kifújást regisztrált két éven keresztül, a magasabb, akár 620 psi-ig terjedő túlfeszültség ellenére is. A réz tömítések kiküszöbölték a hőciklusok utáni újrafeszítést is, ami komoly biztonsági kockázatot jelent, mivel a forró csavarok újrahúzása a kezelő sérülését okozhatja.Ningbo Kaxite Sealing Materials Co., Ltd.Réz tömítéseket ajánl minden dugattyús kompresszor vagy térfogat-kiszorításos szivattyú nyomóvezetékeihez, ahol a pulzáló áramlás folyamatos nyomáscsúcsokat hoz létre. A réz fáradtságállósága ciklikus terhelés mellett (általában 10^7 ciklus alatt) messze meghaladja a kompozit anyagokét, így több évtizedes biztonságos működést biztosít előre nem tervezett karbantartás nélkül. Végső soron a réz tömítések kifújásgátló képessége közvetlenül csökkenti a gyúlékony vagy mérgező anyagok kibocsátásának kockázatát, védve a személyzetet és az üzemi eszközöket.
Nem minden réz tömítés működik egyformán. Az ipari nyomástartó rendszerek biztonságának biztosítása érdekében a mérnököknek pontosan szabályozott paraméterekkel rendelkező réztömítést kell megadniuk. Üzemünk a Ningbo Kaxite Sealing Materials Co., Ltd.-nél szigorú minőségbiztosítási rendszert fejlesztett ki, amely öt kulcsfontosságú paramétert figyel, amelyek mindegyike közvetlenül befolyásolja a tömítés megbízhatóságát és a meghibásodás megelőzését. Az alábbiakban technikai áttekintést adunk ezekről a paraméterekről és biztonsági vonatkozásaikról.
| Paraméter | Specifikációs tartomány (Réz tömítéseink) | Biztonsági hatás |
| Anyagminőség | C10200 (oxigénmentes) vagy C11000 (ETP) | Az oxigénmentes minőség megakadályozza a hidrogén ridegségét magas hőmérsékletű hidrogénüzemben; Az ETP általános alkalmazásokhoz alkalmas. Csökkenti a törékeny törések kockázatát. |
| Lágyított keménység (HV) | 45-65 HV (teljesen lágy) vagy 70-90 HV (félkemény) | A puhább tömítések jobban illeszkednek a durva karimákhoz, de fennáll a extrudálás veszélye; a keményebb tömítések ellenállnak a kifújásnak. Üzemünk a karima felülete és nyomásosztálya alapján választ ki. |
| Vastagság tolerancia | +/- 0,05 mm ≤ 2,0 mm vastagság esetén | A szoros tűrés egyenletes összenyomást biztosít a karimán; megakadályozza a tömörítés alatti lokalizációt, amely szivárgást okoz. |
| Felületkezelés (Ra) | ≤ 0,8 mikron mindkét tömítőfelületen | A sima felület csökkenti a szivárgási utakat, és kisebb terhelést tesz lehetővé az összeszereléshez, elkerülve a karimák sérülését és a túlfeszültséget. |
| Folyáshatár 400°C-on (MPa) | ≥ 60 MPa (hevítés után) | A magas hőmérsékleti hozam biztosítja, hogy a tömítés megtartja a tömítési feszültséget még a folyamat felborulása vagy tűz esetén is. |
| Maximális névleges nyomás (statikus) | Akár 1000 bar (karima osztályától függően) | A széles nyomási képesség lehetővé teszi a biztonsági tényezőket a tömítés kialakításának megváltoztatása nélkül, leegyszerűsíti a készletkezelést. |
Ezeken a standard paramétereken túl gyárunk nagy hangsúlyt fektet a szemcseméret szabályozására. A 30-60 mikron átlagos szemcseméretű réz tömítések optimális alakíthatóságot biztosítanak a szilárdság feláldozása nélkül. A 20 mikron alatti szemcseméretek túlzott keményedéshez vezetnek a préselés során, míg a 100 mikron feletti szemcsék egyenetlen alakváltozást okoznak. Elektron visszaszórás diffrakciót (EBSD) használunk a szemcse egyenletességének ellenőrzésére. Ezenkívül a réz tömítés geometriájának meg kell egyeznie a karima típusával: az emelt felületű karimák teljes felületű vagy gyűrűs típusú tömítést igényelnek, míg az RTJ (gyűrű típusú csatlakozás) karimák nyolcszögletű vagy ovális keresztmetszetű rézgyűrűket használnak. Réz tömítéseink precíziós sajtolt vagy CNC esztergált profilokkal készülnek, így tökéletes illeszkedést biztosítanak sorja nélkül, amelyek megkarcolhatják a karima felületeit.
Egy másik fontos paraméter, amelyet gyakran figyelmen kívül hagynak, a maradék kenőanyag vagy a felületi szennyeződés. Üzemünk minden réz tömítést ultrahangos fürdőben, gátolt lúgos oldattal tisztít meg, majd csomagolás előtt passzivál, hogy megakadályozza az oxidációt. Bármilyen maradék olaj magas hőmérsékleten elszenesedhet, ami szivárgási utat vagy akár tűzveszélyt okozhat az oxigénellátásban. Kínálunk továbbá ezüstözött vagy ónozott réz tömítéseket a fokozott korrózióállóság érdekében tengeri vagy savanyú gázos környezetben. A bevonat vastagsága 5-8 mikronra van szabályozva, ami elég vékony ahhoz, hogy ne befolyásolja a keménységet, de elegendő az alapréz védelméhez. Egy olyan jó hírű gyártótól, mint a Ningbo Kaxite Sealing Materials Co., Ltd., teljes nyomon követhető paraméterekkel rendelkező réz tömítés megadásával a biztonsági mérnökök kiküszöbölik azokat az ismeretlen változókat, amelyek a tömítés meghibásodásához vezetnek. Réz tömítéseink minden tételét megfelelőségi tanúsítvány kíséri, amely tartalmazza a keménységre, vastagságra és felületi minőségre vonatkozó tényleges vizsgálati értékeket, lehetővé téve az ASME és API szabványok által megkövetelt teljes anyagkövethetőséget.
Még a legnagyobb tisztaságú réz is meghibásodik, ha nem megfelelően hőkezelik, vagy ha a tömítőfelületek nincsenek megfelelően előkészítve. A réz tömítések hosszú távú szivárgásmentességét két tényező uralja: az izzítási ciklus, amely beállítja az anyag keménységét és relaxációs viselkedését, és a karima felületi kiképzése, amely kölcsönhatásba lép a tömítéssel. Üzemünk egy pontosan szabályozott izzítási eljárást fejlesztett ki, amelyet vákuumban vagy inert gázkemencében végeznek az oxidáció megelőzésére. A réztömítéseket 550-650 °C-ra (vastagságtól függően) percenként 10 °C-os sebességgel hevítik, 30-60 percig tartják, majd lassan lehűtik óránként 20 °C alá. Ez teljesen átkristályosodott, feszültségmentes mikrostruktúrát eredményez. Ezzel szemben a gyengén izzított réztömítések (akár túlmelegített, akár kevésbé lágyított) nem konzisztens kompressziós viselkedést mutatnak: a túlhevítés túlzott lágyságot és extrudálást okoz; az izzítás nem megfelelő megfelelőséghez és magas szivárgási arányokhoz vezet.
Így működik együtt a megfelelő izzítás és a felületkezelés a több évtizedes biztonságos tömítés érdekében:
Egy gyárunk által végzett hosszú távú vizsgálat egy gőzfejen 250°C-on és 20 bar nyomáson hasonlította össze a szabadalmaztatott ciklusunkkal lágyított réz tömítéseket az általános „beérkezett” réztömítésekkel. Két év folyamatos működés után a megfelelően hőkezelt réztömítések nem mutattak mérhető szivárgást (a hélium tömegspektrométer <10^-6 mbar l/s-ot észlelt). Az általános réz tömítések 8 hónap után enyhe könnyezést mutattak, ami újrahúzást igényelt, ami megzavarta az üzem működését. Továbbá a réz tömítéseinket mikrokristályos viaszbevonattal szállítjuk, amely véd a tárolás során az oxidációtól, de ezt a viaszt úgy tervezték, hogy 150°C-on teljesen elpárologjon, tiszta tömítőfelületet hagyva maga után. A nem megfelelő tárolásból vagy kezelésből eredő szennyeződés a kezdeti szivárgás egyik fő oka, ezért gyárunk minden réztömítést külön-külön vákuummal lezár egy szárítóanyag-csomaggal.
Kritikus nyomású rendszerek esetén kétlépcsős meghúzási eljárást javasolunk: a kezdeti nyomatékot a cél 50 százalékára, majd egy második lépést 100 százalékra 10-15 perc elteltével, lehetővé téve a réz kúszását és a feszültség újraelosztását. Ez a gyakorlat a megfelelő izzítással és felületkezeléssel kombinálva olyan réz tömítést eredményez, amely még több ezer termikus ciklus után is szivárgásmentes marad a környezeti hőmérséklettől az üzemi hőmérsékletig. A Ningbo Kaxite Sealing Materials Co., Ltd. értéknövelt szolgáltatást is kínál: helyszíni karimaellenőrzést és tömítésválasztási tanácsadást. Mérnökeink replikaszalagot és profilométereket használnak a karima érdességének mérésére, majd meghatározzák az optimális réztömítés keménységét és vastagságát az adott kötéshez. Ez a személyre szabott megközelítés maximális biztonságot garantál, és kiküszöböli a tömítés meghibásodásához vezető találgatásokat. A megfelelően izzított, tanúsított felületkezelésű réztömítésekbe való befektetés nem költséges – ez egy kockázatcsökkentő stratégia, amely megvédi az életeket és a tárgyi eszközöket.
1. kérdés: Hogyan kezelik a réz tömítések a gyors hőciklust (pl. 20°C-ról 500°C-ra perceken belül) szivárgás nélkül?
Válasz: A réz hőtágulási együtthatója (CTE) körülbelül 17 ppm/°C, ami nagyon közel áll a szénacél karimákéhoz (12-14 ppm/°C). Ez a CTE egyezés minimalizálja a hőtranziensek során fellépő differenciális tágulási feszültségeket. Ezenkívül az izzított réz tömítés elegendő rugalmasságot tart fenn ahhoz, hogy a mikroplasztikus deformáció révén a fennmaradó különbséget alkalmazkodni tudja. Üzemünk 500 hősokk cikluson keresztül tesztelte a réz tömítéseket 20°C-tól 450°C-ig (fűtési sebesség 50°C/perc, léghűtés). A szivárgási sebesség végig 10^-4 mbar l/s alatt maradt, míg a grafittömítések 80 ciklus után szivárogni kezdtek a delamináció miatt. Erős hőciklusokkal járó alkalmazásokhoz vastagabb (2,5-3,0 mm) réz tömítéseket ajánlunk, hogy nagyobb anyagmennyiséget biztosítsunk.
2. kérdés: A réztömítések újrafelhasználhatók-e biztonságosan nyomástartó rendszerekben?
Válasz: Üzemünk nem javasolja a réz tömítések újrafelhasználását kritikus nyomású rendszerekben, hacsak nem esnek át teljes újramelegítésen és ellenőrzésen. A kezdeti összenyomás során a réz megszilárdul, ami csökkenti a képességét, hogy alkalmazkodjon a karima egyenetlenségeihez a második összeállítás során. Azonban a nem kritikus alacsony nyomású alkalmazásoknál (10 bar alatt) egyes kezelők szemrevételezéssel repedések vagy súlyos bemélyedések után újra felhasználják a réz tömítéseket. Ha újrafelhasználásra van szükség, a réztömítést 550°C-on 30 percig inert atmoszférában újra kell lágyítani, hogy visszaállítsa az eredeti keménységet. A Ningbo Kaxite Sealing Materials Co., Ltd. azt tanácsolja, hogy a biztonsági kockázat és a lehetséges szivárgási következmények szinte mindig indokolják egy új réz tömítés használatát, ami költséghatékony a szivárgás miatti üzemleálláshoz képest.
3. kérdés: Milyen meghibásodási módok jellemzőek a réztömítésekre magas hőmérsékleten oxidáló környezetben?
Válasz: 300°C felett a réz lassan réz-oxid (CuO és Cu2O) réteget képez. Ez az oxid törékeny, és ha a tömítést lehűlés után megsértik, felfakadhat, ami szivárgási utakat okozhat. Az oxidációs ráta azonban alacsony (kb. 0,1 mm áthatolás évente 500°C-on levegőben). Üzemünk ezt azáltal enyhíti, hogy a réz tömítéseket vékony nikkelzáró bevonattal látja el a 400°C feletti folyamatos üzemelés érdekében, megakadályozva az oxidképződést, miközben megőrzi a tömítési tulajdonságokat. Egy másik ritka hiba a hidrogén ridegsége a 200°C feletti nagynyomású hidrogénüzemben; ilyen esetekben oxigénmentes rezet (C10200) adunk meg, amely 0,001 százaléknál kevesebb oxigént tartalmaz, kiküszöbölve a ridegséget okozó belső oxidációs reakciót.
4. kérdés: Hogyan befolyásolja a réz tömítés vastagsága a karimás forgású nyomórendszerek biztonságát?
Válasz: A vastagabb réz tömítések (pl. 3,0 mm) nagyobb alakíthatóságot biztosítanak, és elviselik a nagyobb karimafelületi tökéletlenségeket, de növelik a karima elválasztási távolságát is, ami növelheti a csavarok hajlítófeszültségét, és elősegítheti a karima elfordulását nagy belső nyomás mellett. Üzemünk a biztonságos üzemeltetés érdekében a 150-600-as karimaosztályokhoz 1,5-2,0 mm, a 900-as és magasabb osztályokhoz 2,0-2,5 mm vastagságú réztömítést javasol. FEA szimulációkat végzünk annak ellenőrzésére, hogy a kiválasztott réz tömítésvastagság nem idéz elő túlzott (0,1 fokos) peremforgást, amely a tömítést a külső átmérőnél tehermentesítheti. Mindig konzultáljon mérnöki csapatunkkal, mielőtt az eredetileg előírttól eltérő vastagságúra cserélné.
5. kérdés: Milyen minőségi tanúsítványokat biztosít a Ningbo Kaxite Sealing Materials Co., Ltd. a nukleáris vagy tengeri biztonsági rendszerekben használt réz tömítésekre?
Válasz: Üzemünk az ISO 9001:2015 szabványt használja kiindulási alapként, valamint speciális tanúsítványokat, beleértve a TÜV-t a nyomástartó berendezésekhez (PED 2014/68/EU), az API 607-et a tűzbiztonsági teszteléshez és a DNV GL-t a tengeri alkalmazásokhoz. A nukleáris minőségű réztömítéseknél teljes anyagkövethetőséget biztosítunk a hőszámig, hitelesített vizsgálati jelentésekkel a kémiai összetételre (optikai emissziós spektrometriával), a szakítószilárdságra, a keménységi profilra és a szemcseméret mérésére az ASTM E112 szerint. Minden egyes réz tömítés tételt minta alapján tesztelnek a maximális névleges nyomás 1,5-szeresére. Kérésre harmadik fél általi SGS vagy Bureau Veritas általi ellenőrzést is biztosítunk. Ezek a tanúsítványok biztosítják, hogy réz tömítéseink megfelelnek a legszigorúbb biztonsági szabványoknak világszerte.
Az ipari nyomástartó rendszerek olyan tömítési megoldásokat igényelnek, amelyek extrém igénybevétel esetén sem kompromisszumok. A megfelelő izzítással, pontos méretszabályozással és a karima körülményeihez igazított réz tömítések a kifújási ellenállás, a hőstabilitás és a hosszú távú szivárgásmentesség páratlan kombinációját biztosítják. Ebben a cikkben bemutattuk, hogy a réz egyedi anyagtulajdonságai hogyan akadályozzák meg a katasztrofális meghibásodásokat, hogyan szüntetik meg a megfelelő műszaki paraméterek a rejtett kockázatokat, és hogyan javítja közvetlenül a rendszer biztonságát az izzítás és a felületkezelés. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk évtizedeket szentelt a réztömítések gyártásának tökéletesítésére, és minden tételt teszteltek a biztonság szempontjából kritikus jellemzők ellenőrzése érdekében.
Ne bízza a véletlenre a nyomáshatár integritását. Vegye fel a kapcsolatot mérnöki csapatunkkal még ma egy átfogó tömítésválasztási konzultációért. Adja meg az üzemi nyomást, hőmérsékletet, folyadékkompatibilitást és a karima részleteit, és ajánljuk az optimális réz tömítés specifikációt a tanúsítvánnyal együtt. Mintakészleteket kínálunk a teszteléshez, az egyedi méretek gyors átfutásához és a globális szállításhoz.Kérjen árajánlatot vagy biztonsági auditot jelenlegi tömítőrendszerére a Ningbo Kaxite Sealing Materials Co., Ltd.-nél – mert amikor a nyomás emelkedik, szüksége van egy megbízható tömítésre.Hívjon vagy írjon nekünk mosthogy biztosítsa az üzem biztonságát és működési megbízhatóságát.
