A precíziós gépekben, ahol a tűréshatárokat mikronban mérik, és az üzemi körülmények gyakran magas nyomással, szélsőséges hőmérséklettel és agresszív közeggel járnak, a szerény tömítés kritikus szerepet játszik a megbízhatóság és a biztonság biztosításában. Az izzított réz tömítések kiemelkednek a tömítési megoldások közül, mert a képlékenység, a hővezető képesség és a korrózióállóság egyedülálló kombinációját kínálják, amelyhez nincs párja a gumi, szál vagy akár rozsdamentes acél alternatíváinak. Az izzítási folyamat – szabályozott melegítés és lassú hűtés – meglágyítja a rezet, így nagyon rugalmassá válik. Ez azt jelenti, hogy amikor a karimák közé összenyomják, az izzított réztömítés mikroszkopikus felületi egyenetlenségekbe áramlik, tökéletes fém-fém tömítést hozva létre anélkül, hogy túlzott csavarhúzónyomatékot igényelne. Üzemünk a Ningbo Kaxite Sealing Materials Co., Ltd.-nél több mint 10 millió réz tömítést gyártott a repülőgépipartól a hidraulikus rendszerekig terjedő iparágak számára, és következetesen azt tapasztaljuk, hogy az izzítási lépés az egyszerű rézgyűrűt precíziós tömítő komponenssé alakítja. Ez a cikk elmagyarázza az előnyök mögött rejlő tudományt, és olyan adatokkal szolgál, amelyek segítenek a mérnököknek kiválasztani az alkalmazásukhoz optimális réztömítést.
Az alap tömítési funkción túl lágyítottRéz tömítésekhatározott működési előnyöket kínálnak, amelyek közvetlenül befolyásolják a gép teljesítményét és a karbantartási költségeket. Kiváló hővezető képességük segít elvezetni a hőt a csatlakozási felületekről, csökkentve a hőtorzulást és meghosszabbítva a karima élettartamát. Kriogén és magas hőmérsékletű környezetben (-250°C és +500°C között) a réz megőrzi rugalmasságát és tömítő erejét, míg az elasztomer tömítések törékennyé válnak vagy lebomlanak. Ezenkívül a lágyított réz tömítések újrafelhasználhatósága – gyakran újramelegíthetők és többször is felhasználhatók – jelentősen csökkenti a pótalkatrész-készletet és az állásidőt. Ebben az átfogó útmutatóban feltárjuk azokat a kohászati elveket, teljesítményparamétereket és gyakorlati alkalmazásokat, amelyek a lágyított réztömítéseket a precíziós gépek tervezőinek előnyben részesített választásává teszik. Megosztjuk továbbá a gyárunk minőség-ellenőrzési folyamataiból származó betekintést, valamint a Ningbo Kaxite Sealing Materials Co., Ltd. valós esettanulmányait, hogy bemutassuk, miért az izzítás nem csupán egy feldolgozási lépés, hanem egy teljesítménynövelő is.
A réz nyers húzott vagy hidegen megmunkált állapotban viszonylag kemény és rugalmas. Ha tömítésként használják, ez a keménység megakadályozza, hogy alkalmazkodjon a karima felületi hibáihoz, ami szivárgási utak kialakulásához vezet. A lágyítás egy hőkezelési eljárás, amely átkristályosítja a réz szemcseszerkezetét, kiküszöböli a belső feszültségeket, és csökkenti a keménységet körülbelül 90 HV-ról egészen 45 HV-ra (Vickers-keménység). Ez a lágyítás lehetővé teszi, hogy a réz tömítés plasztikusan deformálódjon az összenyomás hatására, kitölti a karcolásokat, a szerszámnyomokat és a karimák felületén lévő hullámosságot. Az eredmény egy szivárgásmentes tömítés kisebb csavarterheléseknél, ami csökkenti a karima eltorzulásának és a csavar kifáradásának kockázatát. Üzemünk mérése szerint egy lágyított réz tömítéshez 40 százalékkal kisebb szorítóerőre van szükség, mint egy félkemény réz tömítéshez, hogy azonos tömítési teljesítményt érjen el, így ideális olyan precíziós gépekhez, ahol a túlzott meghúzás hibásan állíthatja be a csapágyakat vagy károsíthatja a házakat.
Az izzítás során bekövetkező metallurgiai változások kritikusak a teljesítmény szempontjából:
A gyárunk által végzett közelmúltban végzett vizsgálat során egy 350 bar nyomáson működő nagynyomású hidraulikus csővezetékben hasonlítottuk össze a lágyított és nem izzított réz tömítéseket. A nem izzított tömítés 200 nyomási ciklus után szivárogni kezdett, míg a lágyított réz tömítés több mint 5000 cikluson keresztül szivárgásmentes maradt. Az izzítási folyamat emellett javítja a tömítés ellenállását a kúszással szembeni relaxációval szemben – ez a tömítőerő fokozatos elvesztése tartósan magas hőmérsékleten. Adataink azt mutatják, hogy a lágyított réz tömítések 1000 óra 400 °C-on elteltével megtartják kezdeti tömítőerejük 92 százalékát, míg a nem izzított változatok csak 68 százalékát. Emiatt a lágyított réz az egyetlen életképes választás a precíziós gépekhez, például turbófeltöltő-házakhoz, fröccsöntő berendezésekhez és félvezető vákuumkamrákhoz, ahol az abszolút tömítés integritása nem alku tárgya.
Ezen túlmenően a lágyítás nem egy "egy méretben használható" eljárás. A Kaxite-i gyárunk a tömítés vastagsága és átmérője alapján állítja be az izzítási hőmérsékletet és a tartási időt. Vékony tömítéseknél (0,5 mm) rövidebb ciklust alkalmazunk, hogy megakadályozzuk a túlzott szemcsenövekedést, amely csökkentheti a szilárdságot. Vastag tömítéseknél (3 mm vagy több) meghosszabbítjuk az áztatási időt, hogy biztosítsuk a teljes átkristályosodást a teljes keresztmetszetben. Ez a személyre szabott megközelítés biztosítja, hogy minden általunk gyártott réztömítés optimális lágysággal és rugalmassággal rendelkezzen a tervezett alkalmazáshoz. Összefoglalva, az izzítás az a kulcs, amely felszabadítja a réz precíziós tömítőanyagként való potenciálját, egyszerű fémgyűrűből dinamikus, alkalmazkodó gáttá alakítva, amely alkalmazkodik a működési környezethez.
Számos precíziós gépi alkalmazásban a tömítés nem csak tömítés, hanem hő- és elektromos út is. A tiszta fémek között (az ezüst után) a réz a második legmagasabb hővezető képességgel rendelkezik, körülbelül 401 W/m·K, elektromos vezetőképessége pedig 58 MS/m (100 százalékos IACS). Az izzítási eljárás enyhén csökkenti ezeket az értékeket (körülbelül 3-5 százalékkal) a megnövekedett szemcsehatár-szórás miatt, de az általános vezetőképesség továbbra is sokkal jobb, mint a rozsdamentes acél (16 W/m·K) vagy az alumínium (237 W/m·K) esetében. Ez a hővezető képesség lehetővé teszi, hogy az izzított réz tömítés hűtőbordaként működjön, és elvezeti a hőt a kritikus alkatrészektől, például a hengerfejektől, csapágyaktól vagy elektromos kivezetésektől. Például egy precíziós sebességváltóban a ház és a fedél közötti réz tömítés segít elvezetni a súrlódási hőt, fenntartja az olaj viszkozitását, és megakadályozza a hőtágulási eltérést, amely a hajtómű eltolódását okozhatja.
Az izzított réz tömítések termikus és elektromos tulajdonságainak sajátos előnyei:
Egy valós példa egy nagy teljesítményű lézervágó gépre, ahol a réz tömítés tömíti a hűtővíz kört a lézerfej körül. A tömítés nemcsak a hűtőfolyadék szivárgását akadályozza meg, hanem a hőt is elvezeti a lézerdiódasorból. A lágyított réz tömítésünkkel a hűtési hatékonyság 8 százalékkal javult a grafittömítéshez képest, így a lézer nagyobb teljesítményszinten működhet hőleállás nélkül. Egy másik eset az elektromos járművek akkumulátorcsomagjaira vonatkozik, ahol réz tömítéseket használnak a hűtőlemezek tömítésére, miközben alacsony ellenállású utat biztosítanak a cellakiegyenlítő áramoknak. Üzemünk speciális felületkezelést (ónozás) fejlesztett ki, amely az izzított réz tömítő tulajdonságainak megőrzése mellett fokozza az elektromos vezetőképességet.
A tömítést és az elektromos szigetelést egyaránt igénylő alkalmazásokhoz a réz tömítések egyik oldalán vékony PTFE- vagy csillámréteggel vonhatók be, amely akár 5 kV-os dielektromos szilárdságot biztosít, miközben lehetővé teszi a hőátadást. Ezt a hibrid kialakítást olyan félvezető-feldolgozó berendezésekben használják, ahol a tiszta vákuumtömítés és a hőkezelés egyaránt kritikus fontosságú. Mindezekben az esetekben a lágyított réz belső vezetőképessége az egyszerű tömítésen túl funkcionális értéket ad, így többfunkciós alkatrész, amely leegyszerűsíti a rendszer tervezését. atNingbo Kaxite Sealing Materials Co., Ltd., személyre szabott vezetőképesség-vizsgálatot kínálunk minden réztömítés-tételhez, és tanúsítványokat biztosítunk, amelyek igazolják, hogy az elektromos és hőteljesítmény megfelel az Ön specifikációjának.

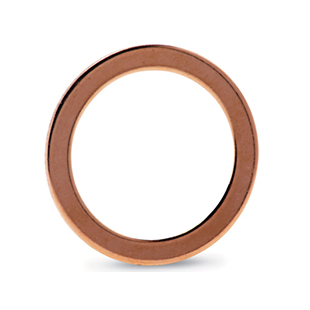

A Ningbo Kaxite Sealing Materials Co., Ltd. izzított réz tömítéseket gyárt széles méretben, vastagságban és egyedi geometriában. Az alábbi táblázat a precíziós gépek legtöbb alkalmazását lefedő standard termékcsaládunk legfontosabb paramétereit tartalmazza. Üzemünk nem kör alakú (ovális, téglalap és összetett profilok) gyártására is képes, +/- 0,05 mm-es tűréssel. Minden tömítést védőatmoszférában izzítanak, hogy megakadályozzák a túlzott oxidációt és egyenletes keménységet érjenek el.
| Paraméter | Érték / Tartomány | Megjegyzések |
| Anyagminőség | C11000 (CDA 110), C10100 (oxigénmentes, nagy vezetőképességű) | Az OFHC vákuum és kriogén alkalmazásokhoz elérhető |
| Vastagság tartomány | 0,5 mm és 6,0 mm között | Igény szerint egyedi vastagságok 10 mm-ig |
| Külső átmérő tartomány | 6 mm-től 1200 mm-ig | Csőkarimáknál nagyobb átmérők lehetségesek |
| Keménység hőkezelés után (HV) | 45-50 HV (Vickers) | Szabályozható tételenként +/- 3 HV-on belül |
| Felületi érdesség (Ra) | 0,4 µm és 1,6 µm között | A karima felülete alapján van megadva |
| Izzítási hőmérséklet | 550°C - 650°C (vákuum vagy nitrogénatmoszféra) | Áztatási idő: vastagságtól függően 30-90 perc |
| Laposság tolerancia | 0,02 mm 100 mm átmérőnként | Egyenletes tömörítést biztosít |
| Maximális üzemi hőmérséklet | 500°C (folyamatos), 700°C (rövid távon) | Az oxidáció 350°C felett kezdődik, de a tömítés megmarad |
| Maximális üzemi nyomás | Akár 1200 bar (megfelelő karimás kialakítással) | A vastagságtól és a csavar terhelésétől függ |
A szabványos specifikációkon túl számos opcionális fejlesztést kínálunk a réz tömítésekhez. A nagyvákuumú alkalmazásokhoz (10^-9 mbar-ig) egy speciális vákuum-lágyítási eljárást biztosítunk, amely minimalizálja a gázkibocsátást. Korrozív környezet esetén alkalmazhatunk ezüst- vagy ónbevonatot, amely megakadályozza a galvanikus korróziót, miközben megőrzi az izzított réz lágyságát. Üzemünk 100 százalékos szemrevételezést és méretellenőrzést is végez optikai komparátorok és koordináta mérőgépek (CMM) segítségével. A réztömítések minden tételéhez anyagvizsgálati tanúsítvány tartozik, amely tartalmazza a kémiai összetételt (optikai emissziós spektroszkópiával igazolva), a keménységi értékeket, valamint a tételből származó minták szivárgásvizsgálati jelentését.
A minőségbiztosítás tekintetében üzemünk követi az ISO 9001 és ISO 14001 szabványokat, és házon belüli vizsgálóberendezésekkel rendelkezünk a repedési nyomás, a törésállóság és a hőciklus mérésére. Kritikus precíziós gépi alkalmazásoknál hélium szivárgástesztet végezhetünk (érzékenység akár 10^-10 Pa·m3/s) a tömítés integritásának ellenőrzésére a szállítás előtt. Ez a részletgazdagság biztosítja, hogy a Ningbo Kaxite Sealing Materials Co., Ltd. minden réztömítése megfelel a precíziós tervezés szigorú követelményeinek. Normál méretű raktárkészletet is tartunk a gyors kiszállítás érdekében, az egyedi megrendeléseket jellemzően 5-7 munkanapon belül elkészítjük.
A precíziós gépek karbantartási költségeit gyakran a szivárgás miatti előre nem tervezett állásidő uralja. Az izzított réz tömítések közvetlenül megoldják ezt azáltal, hogy kiváló tömítési teljesítményt, újrafelhasználhatóságot és sokféle folyadékkal való kompatibilitást kínálnak. Ellentétben az elasztomer tömítésekkel, amelyek idővel lebomlanak, és gyakori cserét igényelnek, a megfelelően kiválasztott réz tömítés a berendezés teljes élettartama alatt kitart, ha helyesen telepítik. Üzemünk dokumentált olyan eseteket, amikor a grafitról lágyított réz tömítésekre való átállás a karbantartási intervallumot 6 hónapról több mint 3 évre növelte a nagynyomású hidraulikus rendszerekben. Az állásidő csökkenése jelentős költségmegtakarítást jelent, különösen az automatizált gyártósorokon, ahol akár egy 1 órás leállás is több ezer dollárba kerülhet.
A lágyított réz tömítések konkrét módjai a teljes birtoklási költség csökkentésének:
A karbantartási megtakarítások számszerűsítésére egy precíziós fröccsöntő gépet elemeztünk 12 hidraulikus hengerfejjel, amely szálas tömítéseket használt. A szálas tömítéseket 4 havonta cserélni kellett a keményedés és repedés miatt, ami 1200 dollárba került alkatrészenként és 8 óra munkaidőbe (összesen 3600 dollár évente). Az izzított réz tömítéseinkre való átállás után ugyanaz a gép 18 hónapig működött tömítéssel kapcsolatos szivárgás nélkül. Még ha a réz tömítéseket 18 hónap elteltével is kicserélték (elővigyázatosságból), az éves költség 400 dollárra csökkent, ami gépenként 3200 dollár megtakarítást jelent. Egy 20 gépes gyár esetében ez 64 000 dollár éves megtakarítást jelent.
Ezenkívül a réz tömítések hozzájárulnak a körkörös gazdasághoz. Üzemünk begyűjti a használt réz tömítéseket az ügyfelektől, és újrahasznosítja a rezet, csökkentve ezzel az anyagpazarlást. A precíziós gépgyártók számára az egyetlen tömítésanyagon történő szabványosítás lehetősége több alkalmazáshoz leegyszerűsíti a beszerzést és a tárolást. Üzemünk a Ningbo Kaxite Sealing Materials Co., Ltd.-nél részletes karbantartási útmutatót ad, amely tartalmazza a nyomaték specifikációit, az újramelegítési utasításokat és a réztömítések ellenőrzési kritériumait, segítve az ügyfeleket az élettartam maximalizálásában. Összefoglalva, az izzított réztömítésbe való befektetés gyorsan megtérül a karbantartási gyakoriság csökkentése, az alacsonyabb pótalkatrész-költségek és a megnövekedett gépek rendelkezésre állása révén, így gazdaságilag kiváló választás a precíziós gépekhez.
1. kérdés: Mi a különbség a lágyított réz tömítések és a közönséges réz tömítések között a tömítés szempontjából?
Válasz: A legfontosabb különbség a rugalmasság és az összenyomhatóság szintje. A közönséges (nem izzított) réztömítéseket a gyártás során munkaedzéssel végzik, ami 80-100 HV keménységet eredményez. Ez a keménység korlátozza azt a képességüket, hogy alkalmazkodjanak a karima felületi egyenetlenségeihez, és nagyon nagy csavarterhelést igényelnek a tömítés eléréséhez. Ezzel szemben a lágyított réz tömítések keménysége 45-50 HV, így rendkívül hajlékonyak. Összenyomás hatására mikroszkopikus barázdákba és karcolásokba áramlanak, így szivárgásmentes tömítést hoznak létre a nem izzított rézhez szükséges csavarterhelés körülbelül 60 százalékánál. Ezenkívül a lágyított tömítések hosszabb ideig megőrzik tömítőerejüket, mivel a lágy szemcsés szerkezet csökkenti a feszültség-lazulást. Üzemünk tesztjei azt mutatják, hogy az izzított réz tömítések 3-5-ször nagyobb tömítési megbízhatóságot biztosítanak, mint a nem izzított réz ciklikus nyomású alkalmazásokban.
2. kérdés: Használhatók-e az izzított réz tömítések nagy vákuumú környezetben gázkibocsátási problémák nélkül?
Válasz: Igen, feltéve, hogy megfelelően gyártják. A réznek eredendően alacsony a gőznyomása, és gyárunk egy speciális vákuum-melegítési eljárást alkalmaz, amely eltávolítja az adszorbeált gázokat és a szerves szennyeződéseket. A réz tömítéseket ezután lezárt csomagolásban tárolják, hogy megakadályozzák a nedvesség felszívódását. Ultra-nagy vákuumú (UHV) rendszerekhez 10^-10 mbar nyomásig, oxigénmentes, nagy vezetőképességű (OFHC) réz használatát javasoljuk 550 °C-on 60 percig, folyamatos vákuumkemencében. Ez a folyamat 10^-9 Pa·m3/(s·cm2) alá csökkenti a gázkibocsátás mértékét. Lágyított réz tömítéseket szállítunk részecskegyorsítókhoz és félvezető leválasztó kamrákhoz, ahol akár egyetlen szivárgás is veszélyeztetné az egész folyamatot, ügyfeleink pedig évek óta sikeres működésről számolnak be tömítéscsere nélkül.
3. kérdés: Hányszor használható fel újra egy lágyított réz tömítés az újramelegítés után?
Válasz: A réz tömítést általában 2-3 alkalommal lehet újra lágyítani és újra felhasználni, feltéve, hogy az eredeti vastagság nem csökkent több mint 10 százalékkal az összenyomás miatt, és a felületek mentesek a mély horzsolástól vagy korróziótól. Az újramelegítés során a tömítést 500-600°C-ra melegítik 20-30 percig (vastagságtól függően) nem oxidáló atmoszférában, majd lassú hűtést követnek. Üzemünk azt javasolja, hogy minden újrahasználat után négy egyenlő távolságra lévő ponton mérjük meg a tömítés vastagságát. Ha a minimális vastagság kevesebb, mint az eredeti 90 százaléka, a tömítést ki kell cserélni. Újramelegítési szolgáltatást is biztosítunk azon ügyfelek számára, akik nem rendelkeznek házon belüli kemencével. A réz tömítések újrafelhasználása akár 60 százalékkal csökkentheti az éves tömítési költségeket, így rendkívül gazdaságosak a nagyüzemi műveletekhez.
4. kérdés: Milyen felületkezelés javasolt a karimákon az izzított réz tömítések optimális tömítéséhez?
Válasz: Lágyított réz tömítések esetén az Ra 1,6 µm és 3,2 µm (63 és 125 mikroinch) közötti karimafelület optimális. Ez a tartomány elég durva ahhoz, hogy mechanikus kulcsot biztosítson a puha réz megfogásához, de elég sima ahhoz, hogy elkerülje a túlzott behatolást, amely tapadáshoz vagy szétszerelési nehézségekhez vezethet. A Ra 0,8 µm-nél simább karimák valójában kevésbé hatékonyak, mivel a réz felületi érdessége nem elegendő ahhoz, hogy "beleharapjon", ami potenciálisan lehetővé teszi a nyomás alatti kúszást. Üzemünk a koncentrikus spirális vagy körkörös csiszolást javasolja az egyirányú polírozás helyett, mivel a gyűrű alakú hornyok a rézzel kombinálva hatékony labirintustömítést hoznak létre. Ügyfeleink számára felületminőségi mérőt biztosítunk, és tanácsot adunk az új beépítésekhez szükséges karimák előkészítéséhez.
5. kérdés: Hogyan határozhatom meg a lágyított réz tömítés megfelelő vastagságát precíziós gépeimhez?
Válasz: A megfelelő vastagság három tényezőtől függ: a karima merevségétől, a csavarok távolságától és a szükséges zúzódás mértékétől. Általános szabály, hogy a tömítés vastagsága a karima szélességének 0,2-0,5-szerese legyen. Precíziós gépeknél legalább 0,8 mm vastagságot javasolunk, hogy elegendő anyagáramlást biztosítson. A szükséges zúzódás (a vastagság csökkenése a meghúzás után) általában az eredeti vastagság 15-25 százaléka – ez az a mennyiség, amely biztosítja a teljes felületi érintkezést a réz túlfeszítése nélkül. Üzemünk leegyszerűsített számítási útmutatót ad: adott csavarterhelésnél a tömítés összenyomása nem haladhatja meg az izzított réz folyáshatárát (kb. 70 MPa). Rendelkezünk egy mérnöki szoftverrel, amely szimulálja a tömörítést az egyedi karima kialakításokhoz, és ingyenes konzultációt kínálunk az optimális vastagság kiválasztásához. Vegye fel a kapcsolatot műszaki csapatunkkal a Ningbo Kaxite Sealing Materials Co., Ltd.-nél a karima méreteivel és üzemi nyomásával kapcsolatban, és mi konkrét ajánlást adunk.
A lágyított réz tömítések előnyei a precíziós gépekben egyértelműek: kiváló tömítés az ellenőrzött lágyság révén, kiváló hő- és elektromos vezetőképesség, valamint jelentős költségmegtakarítás az újrafelhasználhatóság és a meghosszabbított élettartam miatt. Az izzítási folyamat a rezet keményített anyagból rendkívül rugalmas tömítőelemmé alakítja, amely alkalmazkodik a karimák tökéletlenségeihez, ellenáll az extrém hőmérsékleteknek és ellenáll a kémiai támadásoknak. Üzemünk a Ningbo Kaxite Sealing Materials Co., Ltd.-nél tökéletesítette az izzítási folyamatot, hogy egyenletes keménységet, síkságot és felületi minőséget biztosítson, biztosítva, hogy minden réztömítés megfeleljen a precíziós mérnöki ipar szigorú szabványainak.
Ne hagyja, hogy a szivárgás csökkentse a berendezés teljesítményét.Lépjen kapcsolatba a Ningbo Kaxite Sealing Materials Co., Ltd.-vel még maszemélyre szabott tömítésajánlásért. Adja meg a karima méreteit, az üzemi nyomást, a hőmérséklet-tartományt és a közeget, és mérnöki csapatunk megtervezi az optimális lágyított réz tömítést az Ön alkalmazásához. Ingyenes mintakészleteket, gyors prototípus-készítést és sorozatgyártást kínálunk teljes anyagkövethetőség mellett. Minden réz tömítés minőségi tanúsítvánnyal és 100 százalékos teljesítménygaranciával érkezik.Kérjen árajánlatot most, és tapasztalja meg azt a megbízhatóságot, amelyet csak a Ningbo Kaxite Sealing Materials Co., Ltd. precíziósan izzított réztömítése tud szállítani.Frissítse tömítési szabványát még ma.
