Egy vegyi üzem karbantartó mérnöke állandó problémával küzd: a savátadó vezeték centrifugálszivattyúi szivárognak a tömszelencénél. A hagyományos csomagolás néhány hétig működik, majd megkeményedik, megreped és csöpögni kezd. A mérnöknek olyan tömítő megoldásra van szüksége, amely 80°C-on is bírja a kénsavat, rövid karbantartási időszak alatt gyorsan beépíthető, és a következő tervezett leállásig kitart. A válasz sok ilyen esetben azPTFE csomagolás. A PTFE vagy politetrafluor-etilén egy fluorpolimer, amely kémiai tehetetlenségéről, alacsony súrlódásáról és széles hőmérsékleti tartományáról ismert. Csomagolás formájában rugalmas, fonott tömítőelemet biztosít, amely hosszra vágható és szivattyútömszelencebe szerelhető anélkül, hogy precíziós megmunkálásra vagy egyedi tömítésgyártásra lenne szükség.
Ez az útmutató azoknak a beszerzési mérnököknek és karbantartási vezetőknek íródott, akik a PTFE-tömítést értékelik ipari szivattyútömítési alkalmazásokhoz. Elmagyarázzuk a PTFE csomagolás működését, a rendelkezésre álló különböző minőségeket és konstrukciókat, a teljesítmény határait, amelyeket ismernie kell, a telepítési követelményeket és a szállító kiválasztásának kritériumait. Részletes termékparamétereket is biztosítunk gyárunkból a címenNingbo Kaxite Sealing Materials Co., Ltd.Függetlenül attól, hogy centrifugálszivattyúkat, dugattyús szivattyúkat, keverőket vagy szelepeket tömít, ez az útmutató segít eldönteni, hogy a PTFE-tömítés a megfelelő választás-e az Ön alkalmazásához, és hogyan kell helyesen megadni.
A PTFE csomagolóanyag politetrafluoretilén szálakból vagy fonalakból készült fonott tömítőanyag. Folyamatos hosszban szállítják, jellemzően négyzet vagy téglalap keresztmetszetben, és hosszra vágják, és a tömítődobozban a szivattyú tengelye köré tekerik. A tömítést a tömszelence-követő szorítja össze, amely az anyagot a tengelyhez és a tömszelence furatához nyomja. Az összenyomás tömítést hoz létre, amely megakadályozza, hogy a technológiai folyadék a tengely mentén szivárogjon. A PTFE tömítést ipari szivattyúk széles skálájában használják, beleértve a centrifugális, dugattyús és forgó szivattyúkat, valamint szelepekben, keverőkben és keverőkben. Az alábbi táblázat összefoglalja a tipikus PTFE-tömítésű szivattyú tömszelence alkatrészeit.
| Összetevő | Funkció | Anyag |
| Tömszelence | Helyet ad a csomagoló gyűrűknek | Öntöttvas, rozsdamentes acél |
| Csomagoló gyűrűk | Alakítsa meg a tömítést a tengelyhez | PTFE fonott fonal |
| Mirigykövető | Összenyomja a csomagolást | Bronz, rozsdamentes acél |
| Lámpás gyűrű | Öblítővizet vagy kenőanyagot oszt el | PTFE, bronz |
| Tengely | Forgó elem, amelyhez a tömítés tömít | Rozsdamentes acél, ötvözött |
A Kaxite-nál gyárunk PTFE csomagolást gyárt számos konstrukcióban ipari szivattyútömítéshez. Kiváló minőségű PTFE fonalakat és fonási technikákat használunk, hogy rugalmas, tartós és vegyszerálló tömítést készítsünk. Mérnöki csapatunk tanácsot tud adni az adott szivattyú- és folyamatkörülményeknek megfelelő csomagolási minőségben és méretben.
A PTFE csomagolás többféle minőségben és felépítésben kapható, amelyek mindegyike különböző alkalmazásokhoz alkalmas. A leggyakoribb típusok a tiszta PTFE-tömítés, a kenőanyag-impregnálással ellátott PTFE-tömítés, a grafittal ellátott PTFE-tömítés és az aramidszálas PTFE-tömítés. A tiszta PTFE tömítés a legmagasabb vegyszerállóságot és a legalacsonyabb súrlódást kínálja, de kisebb a mechanikai szilárdsága, és hajlamos a nagy nyomás alatti hideg áramlásra. A kenőanyag-impregnálással (például szilikonnal vagy ásványolajjal) ellátott PTFE tömítés javítja a rugalmasságot és csökkenti a súrlódást, így alkalmas általános célú szivattyútömítésre. A grafittal ellátott PTFE-tömítés javítja a hővezető képességet és csökkenti a kopást, így alkalmas nagy sebességű és magas hőmérsékletű alkalmazásokhoz. Az aramidszálas PTFE-tömítés javítja a mechanikai szilárdságot és az extrudálási ellenállást, így alkalmas nagynyomású szivattyúkhoz. Az alábbi táblázat összehasonlítja ezeket az osztályzatokat.
| Fokozat | Összetétel | Vegyi ellenállás | Mechanikai szilárdság | Tipikus alkalmazás |
| Tiszta PTFE | 100% PTFE fonal | Kiváló | Mérsékelt | Vegyszerszivattyúk, alacsony nyomású szerviz |

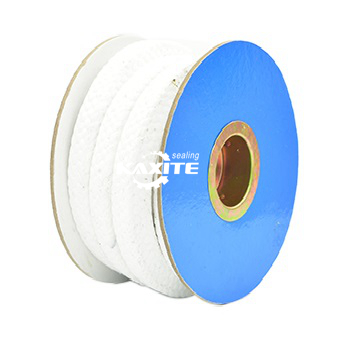

| Olajozott PTFE | PTFE + szilikon vagy ásványolaj | Kiváló | Mérsékelt | Általános célú szivattyúk, víz, enyhe vegyszerek |
| Grafit PTFE | PTFE + grafit | Kiváló | Jó | Nagy sebességű, magas hőmérsékletű szivattyúk |
| Aramid PTFE | PTFE + aramid szál | Jó | Kiváló | Nagynyomású szivattyúk, iszapok |
Üzemünkben mind a négy PTFE-csomagolási fokozatot gyártjuk. Egyedi konstrukciókat is kínálunk, például szilikon maggal vagy grafittal impregnált külső réteggel történő csomagolást. Célunk, hogy ügyfeleinknek a technológiai folyadékuknak, hőmérsékletüknek, nyomásuknak és tengelyfordulatszámuknak leginkább megfelelő minőséget biztosítsunk.
Míg a PTFE csomagolás kiváló vegyszerállóságot és alacsony súrlódást kínál, a vásárlóknak meg kell érteniük a teljesítmény határait. A legfontosabb határértékek a hőmérséklet, a nyomás, a tengely fordulatszáma és a kémiai kompatibilitás. A hőmérsékleti határ a minőségtől függ. A tiszta PTFE tömítés körülbelül 260 °C-ig működik, de a mechanikai tulajdonságok 150 °C felett romlanak. A grafit PTFE tömítés 300°C-ig üzemel. A nyomáshatár a konstrukciótól függ. A tiszta PTFE tömítés körülbelül 10 bar-ra korlátozódik, míg az aramid PTFE tömítés akár 50 bar nyomást is képes kezelni. A tengely fordulatszáma a tömítéstől és a kenéstől függ. A tiszta PTFE-tömítés körülbelül 10 m/s-ra korlátozódik, míg a grafit PTFE-tömítés akár 20 m/s-ra is képes. A kémiai kompatibilitás általában kiváló, de a PTFE-t megtámadhatják az olvadt alkálifémek, a fluor és néhány halogénezett vegyület. Az alábbi táblázat összefoglalja a különböző fokozatok teljesítményhatárait.
| Fokozat | Maximális hőmérséklet (°C) | Max nyomás (bar) | Maximális tengelysebesség (m/s) | Kémiai kompatibilitás |
| Tiszta PTFE | 260 | 10 | 10 | Kiváló (kivéve az olvadt alkálifémeket, fluort) |
| Olajozott PTFE | 260 | 15 | 12 | Kiváló |
| Grafit PTFE | 300 | 25 | 20 | Kiváló |
| Aramid PTFE | 280 | 50 | 15 | Jó (az aramidot erős savak támadhatják meg) |
A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk teszteli a PTFE-csomagolásunkat, hogy ellenőrizze ezeket a teljesítményhatárokat. Alkalmazási útmutatást is nyújtunk, hogy segítsünk ügyfeleinknek kiválasztani az adott körülményeiknek megfelelő fokozatot. Javasoljuk, hogy a vásárlók mindig konzultáljanak a csomagolás gyártójával, mielőtt a PTFE-csomagolást olyan alkalmazásokban használnák, amelyek megközelítik ezeket a határértékeket.
A PTFE csomagolás teljesítménye nemcsak az anyagtól, hanem a beépítéstől is függ. A nem megfelelő telepítés a csomagolás meghibásodásának egyik fő oka. A legfontosabb telepítési lépések a következők: a tömszelence tisztítása, a tömítőgyűrűk megfelelő hosszúságúra vágása, a gyűrűk egyenkénti felszerelése a megfelelő tájolással, és a tömszelence-követő meghúzása a megfelelő összenyomásra. A tömítőgyűrűket éles késsel és tüskével kell levágni a négyzet alakú vágás érdekében. A gyűrűket úgy kell felszerelni, hogy az átlós vágás az előző gyűrűhöz képest 90 fokkal legyen eltolva, labirintus tömítést hozva létre. A tömszelence-követőt fokozatosan és egyenletesen kell meghúzni, miközben a tengelyt a beállítások között el kell forgatni. Az alábbi táblázat összefoglalja a telepítési lépéseket és azok fontosságát.
| Telepítési lépés | Eljárás | Fontosság |
| Tiszta töltődoboz | Távolítsa el a régi tömítést, tisztítsa meg a furatot és a tengelyt | Megakadályozza a szennyeződéseket és a szivárgási útvonalakat |
| Vágott gyűrűk | A négyzet alakú vágáshoz használjon éles kést és tüskét | Biztosítja a megfelelő illeszkedést és tömítést |
| Telepítse a gyűrűket | Egyenként, eltolás 90 fokkal | Labirintus pecsétet hoz létre |
| Húzza meg a mirigyet | Fokozatosan, egyenletesen forgassa el a tengelyt a beállítások között | Megakadályozza a túlnyomást és a tengelykopást |
| Befutó | Hagyja a csomagolóanyagot elhelyezni, és szükség szerint állítsa be | Hosszú távú teljesítményt biztosít |
Üzemünkben minden PTFE csomagolási rendeléshez részletes szerelési utasításokat adunk. A karbantartó csapatok számára helyszíni képzést is kínálunk. Célunk annak biztosítása, hogy PTFE-csomagolásunk az első üzembe helyezéstől kezdve és a teljes élettartama alatt megbízhatóan működjön.
A PTFE-csomagolás szállítójának értékeléséhez az anyagminőségre, a gyártási kapacitásra, a tesztelésre, az alkalmazástámogatásra és a szállítási teljesítményre kell összpontosítani. A szállítónak jó minőségű PTFE fonalat kell használnia, és szigorú minőség-ellenőrzést kell tartania a fonási folyamat során. Vizsgálati képességgel kell rendelkezniük a csomagolás teljesítményének ellenőrzésére. Alkalmazástámogatást kell nyújtaniuk, hogy segítsenek az ügyfeleknek a megfelelő minőség kiválasztásában és helyes telepítésében. És megbízható szállítási teljesítménnyel kell rendelkezniük ahhoz, hogy a karbantartási ütemterveket a pályán tartsák. Az alábbi táblázat ezeket az értékelési szempontokat foglalja össze.
| Értékelési kritérium | Mit kell keresni | Miért számít |
| Anyagminőség | Kiváló minőségű PTFE fonal, minősített alapanyagok | Biztosítja a vegyszerállóságot és a tartósságot |
| Gyártási képesség | Precíziós fonógépek, minőségellenőrzés | Egyenletes sűrűséget és méreteket biztosít |
| Tesztelés | Teljesítményvizsgálat, anyagellenőrzés | Ellenőrzi a közzétett specifikációkat |
| Alkalmazástámogatás | Osztályválasztás, szerelési útmutató | Biztosítja a megbízható teljesítményt |
| Szállítási teljesítmény | Raktárkészlet, átfutási idő | A karbantartási ütemtervet pontosan követi |
A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk több mint egy évtizede gyárt PTFE csomagolást. Kiváló minőségű PTFE fonalat használunk, és szigorú minőségellenőrzést tartunk fenn. Teszteljük csomagolásunkat, hogy ellenőrizzük a teljesítményt. Alkalmazástámogatást és telepítési útmutatót biztosítunk. A gyors szállítás érdekében standard méretű raktárkészletet tartunk fenn. Arra kérjük Önt, hogy értékeljen minket ezen kritériumok alapján, és tekintsen partnerének a PTFE csomagolás területén.
Az alábbi táblázat tartalmazza a PTFE csomagolásunk legfontosabb termékparamétereit. Ezt a terméket ipari szivattyútömítési alkalmazásokhoz tervezték, és számos minőségben és méretben kapható. Üzemünk egyedi csomagolást is készíthet, hogy megfeleljen az egyedi követelményeknek.
| Paraméter | Specifikációs tartomány | Megjegyzések |
| Anyag | PTFE, grafit PTFE, aramid PTFE | Alkalmazáshoz kiválasztva |
| Keresztmetszet | 3 x 3 mm-től 25 x 25 mm-ig | Egyedi méretek kaphatók |
| Hőmérséklet tartomány | -100°C és +300°C között | fokozattól függ |
| Nyomástartomány | Akár 50 bar | fokozattól függ |
| Tengelysebesség | Akár 20 m/s | fokozattól függ |
| pH-tartomány | 0-14 | Az olvadt alkálifémek kivételével |
| Sűrűség | 1,3-1,8 g/cm³ | Konstrukciótól függ |
| Hossz | 5 m - 50 m orsónként | Egyedi hosszúságok rendelhetők |
| MOQ | 10 kg | Nagy rendelés esetén alkuképes |
| Átfutási idő | 1-3 hét | Mennyiségtől és testreszabástól függ |
Üzemünkben a PTFE csomagolást úgy gyártjuk, hogy megfeleljen ezeknek és még sok másnak. Testreszabhatjuk az anyagot, a keresztmetszetet és a hosszt az Ön egyedi igényei szerint. Minőségellenőrzési rendszerünk magában foglalja a nyersanyagok ellenőrzését, a folyamat közbeni ellenőrzést és a szállítás előtti végső ellenőrzést. Célunk, hogy ügyfeleinknek kiváló minőségű PTFE csomagolást biztosítsunk, amely megfelel teljesítménykövetelményeiknek.
1. kérdés: Mi a különbség a tiszta PTFE csomagolás és a grafit PTFE csomagolás között?
Válasz: A tiszta PTFE csomagolás 100% PTFE fonalból készül, és a legmagasabb vegyszerállóságot és a legalacsonyabb súrlódást kínálja. Alacsony nyomású, kis sebességű alkalmazásokhoz alkalmas. A grafit PTFE csomagolás grafitot tartalmaz, amely javítja a hővezető képességet és csökkenti a kopást. Alkalmas nagy sebességű, magas hőmérsékletű alkalmazásokhoz. A választás a szivattyú működési körülményeitől függ.
2. kérdés: Milyen gyakran kell cserélni a PTFE tömítést?
Válasz: A csereintervallum az üzemi körülményektől, a csomagolás minőségétől és a beépítés minőségétől függ. Általában a PTFE tömítést ki kell cserélni, ha túlzottan szivárogni kezd, vagy ha a tömszelence-követőt a határértékig meghúzták. Egy jól felszerelt, megfelelően karbantartott tömítés 6-12 hónapig bírja a tipikus szivattyú szervizelést. Agresszív vegyszeres vagy nagy sebességű alkalmazásoknál az intervallum rövidebb lehet.
3. kérdés: Használható-e a PTFE csomagolás élelmiszer- és gyógyszeripari szivattyúkban?
Válasz: Igen, a PTFE-csomagolás használható élelmiszer- és gyógyszeripari szivattyúkban, ha FDA-kompatibilis anyagokból gyártják, és mentesek az élelmiszerekkel való érintkezésre nem engedélyezett kenőanyagoktól. Üzemünk élelmiszer-minőségű PTFE csomagolást kínál, amely megfelel az FDA és az EU 10/2011 követelményeinek. Rendeléskor kérjük, tüntesse fel jogszabályi követelményeit.
4. kérdés: Mi a helyes tömszelence-meghúzási eljárás a PTFE-tömítéshez?
Válasz: A tömszelencet fokozatosan és egyenletesen kell meghúzni, a tengelyt a beállítások között el kell forgatni. Kezdje ujjszorítással, majd húzza meg a tömszelence anyáit egy-egy hatod fordulattal. Járassa a szivattyút néhány percig, és ellenőrizze a szivárgást. Az enyhe csöpögés (pár csepp percenként) normális a tömött mirigyeknél, és segít a tömítés megkenésében. Ha a szivárgás túlzott, húzza meg a tömszelencet még egy hatod fordulattal. Ne húzza túl, mert ez túlzott súrlódást és tengelykopást okozhat.
5. kérdés: Használható-e a PTFE tömítés csiszoló iszapokkal?
Válasz: A szabványos PTFE csomagolás nem ajánlott koptató iszapokhoz, mert a PTFE szálakat károsíthatják a koptató részecskék. Abrazív alkalmazásokhoz aramid PTFE tömítés vagy megerősített szerkezetű tömítés javasolt. Ezek az anyagok jobban ellenállnak a kopásnak és az extrudálásnak. Technikai csapatunk tanácsot ad a hígtrágya alkalmazásához legjobban megfelelő csomagolást illetően.
A PTFE Packing egy sokoldalú és megbízható tömítési megoldás ipari szivattyús alkalmazásokhoz. Kiváló vegyszerállósága, alacsony súrlódása és széles hőmérséklet-tartománya alkalmassá teszi a technológiai folyadékok széles körére. Teljesítménye azonban a megfelelő minőség kiválasztásától, a teljesítményhatárok megértésétől és a helyes telepítéstől függ. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk rendelkezik azzal a szakértelemmel és képességgel, hogy kiváló minőségű PTFE-csomagolást gyártson a legigényesebb alkalmazásokhoz. Kiváló minőségű anyagokat, precíziós fonást és szigorú tesztelést használunk annak biztosítására, hogy csomagolásunk megfeleljen a legmagasabb szintű teljesítmény- és megbízhatósági követelményeknek.
Függetlenül attól, hogy centrifugálszivattyúkat, dugattyús szivattyúkat, keverőket vagy szelepeket tömít, kérjük, forduljon hozzánk, hogy megbeszéljük igényeit. Mintákat, műszaki adatokat, egyedi megoldásokat tudunk biztosítani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket az ipari tömítési alkalmazásokban világszerte.
Lépjen kapcsolatba a Ningbo Kaxite Sealing Materials Co., Ltd.-vel még mahogy megvitassák PTFE-csomagolási követelményeit, és felfedezzék, termékeink hogyan javíthatják a szivattyútömítési alkalmazások megbízhatóságát.
