Nagynyomású gázvezetékben vagy finomítói hidrokrakkolóban a karimás csatlakozásoknak 400 bar-t meghaladó nyomású és környezeti hőmérsékletről 500°C fölé változó hőmérsékletű folyadékokat kell tartalmazniuk. Az ezt a tömítő funkciót ellátó tömítés nem puha, összenyomható lemez. Ez egy tömör fémgyűrű – egy gyűrűs csuklótömítés –, amely egy olyan mechanizmuson keresztül tömít, amely alapvetően különbözik a hagyományos tömítésektől. A gyűrűs csuklótömítés nem támaszkodik a gumi vagy grafit anyag rugalmasságára. A csavar előfeszítésének precíz alkalmazásán alapul, hogy fém-fémmel érintkezzen a tömítés és a karima hornya között. A csavar előfeszítése az az erő, amely aktiválja a tömítés tömítési teljesítményét. Megfelelő előfeszítés nélkül a gyűrűs csuklótömítés nem tömít. Túlzott előfeszítés esetén a karima vagy a tömítés megsérülhet. A csavar előfeszítése az a kritikus változó, amely meghatározza a kötés sikerességét vagy kudarcát.
Az a kérdés, hogy a csavar előfeszítése hogyan aktiválja a gyűrűs csuklótömítés tömítési teljesítményét, mechanikai és anyagtudományi kérdés. A csavar előfeszítése illeszkedő feszültséget hoz létre a tömítésen, így az illeszkedik a karima hornyához. A tömítés anyagának megfelelő keménységűnek kell lennie ahhoz, hogy enyhén deformálódjon és kitöltse a horonyfelület mikroszkopikus egyenetlenségeit. A karimának elég erősnek kell lennie ahhoz, hogy engedés nélkül ellenálljon az előfeszítésnek. A csavarokat pedig ellenőrzött módon kell meghúzni, hogy egyenletes terheléseloszlást biztosítsunk a gyűrű körül. Ez a cikk megvizsgálja a csavarok előfeszítésének mechanikáját, a gyűrűs csuklótömítés kialakítását, a tömítés keménységének szerepét és a megbízható tömítés elérésének gyakorlati szempontjait. Részletes specifikációkat is adunk a mieinkhezGyűrűs csuklótömítéseküzemünkből a Ningbo Kaxite Sealing Materials Co., Ltd.-nél.

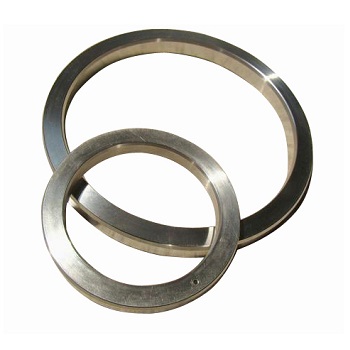

A Ring Joint Gasket egy fém tömítőelem, amelyet nagynyomású és magas hőmérsékletű karimás kötésekben használnak. Jellemzően tömör fémgyűrűből készül, ovális vagy nyolcszög keresztmetszetű. A tömítést úgy tervezték, hogy illeszkedjen a karima felületén lévő precíziósan megmunkált horonyba. Amikor a karimákat összecsavarozzák, a tömítés összenyomódik a két horony közé, így fém-fém tömítés jön létre. A gyűrűs csuklótömítés tömítő mechanizmusa eltér a lágy tömítésétől. Egy puha tömítés úgy tömít, hogy alkalmazkodik a karima felületéhez és kitölti a mikroszkopikus egyenetlenségeket. A gyűrűs csatlakozási tömítés úgy tömít, hogy enyhén deformálja a fémet, és vonalérintkezőt hoz létre a horonnyal. Az érintkezési feszültség rendkívül nagy az érintkezési vonalon, ami még nagyon nagy nyomáson is tömítést hoz létre. Az alábbi táblázat összefoglalja a gyűrűs csuklótömítés főbb jellemzőit.
| Funkció | Leírás |
| Anyag | Lágyvas, szénacél, rozsdamentes acél, Monel, Inconel |
| Keresztmetszet | Ovális vagy nyolcszögletű |
| Tömítési mechanizmus | Fém-fém vezeték érintkező |
| Nyomásértékelés | Akár 10 000 psi (690 bar) és magasabb nyomásig |
| Hőmérséklet minősítés | -200°C és +850°C között (anyagtól függően) |
| Szabványok | API 6A, ASME B16.20 |
A Kaxite-nál gyárunk számos anyagból és méretben gyárt gyűrűs csuklótömítéseket, hogy megfeleljen a legigényesebb alkalmazások követelményeinek. Precíziós megmunkálást alkalmazunk, hogy biztosítsuk a tömítések pontos méretét és a megfelelő felületkezelést. Tömítéseink az API 6A és az ASME B16.20 szabványok szerint tanúsítottak, biztosítva, hogy megfeleljenek a legmagasabb szintű minőségnek és megbízhatóságnak.
A csavarok előfeszítése az a feszültség, amely a csavarokban keletkezik, amikor meghúzzák őket. Ez az az erő, amely összeszorítja a karimákat és összenyomja a tömítést. Csavar előfeszítése nélkül a karimák nem tartanának össze, és a tömítés nem szorulna össze. A csavar előfeszítése aktiválja a gyűrűs csuklótömítés tömítőképességét. A csavarok meghúzásakor az előfeszítő erő a karimákon keresztül a tömítésre kerül. A tömítés a horonyhoz préselődik, így nagy feszültségű érintkezés jön létre, amely tömíti a kötést. Az előfeszítés mértéke határozza meg a tömítésen lévő illeszkedési feszültséget, ami viszont meghatározza a tömítés minőségét. Ha az előfeszítés túl kicsi, az ülésfeszültség nem lesz elegendő, és a kötés szivárog. Ha az előfeszítés túl nagy, a karima vagy a tömítés megengedhet, ami szintén szivárgást okozhat. A csavar előfeszítését gondosan ki kell számítani és ellenőrizni kell a megbízható tömítés biztosítása érdekében. Az alábbi táblázat szemlélteti a csavar előfeszítése és a tömítés illesztési feszültsége közötti kapcsolatot.
| Csavar előfeszítése (kN) | Tömítés ülésfeszültség (MPa) | Tömítési teljesítmény |
| 50 | 100 | Elégtelen; valószínűleg kiszivárog |
| 100 | 200 | Marginális; nyomás alatt szivároghat |
| 150 | 300 | Jó; megbízható tömítés |
| 200 | 400 | Kiváló; optimális tömítés |
| 250 | 500 | Túlzott; a karima kihajlásának veszélye |
Üzemünkben ügyfeleinknek részletes csavarozási ajánlásokat adunk gyűrűs csuklótömítéseinkhez. Meghatározzuk a szükséges csavar előfeszítést, a meghúzási mintát és a kenési követelményeket. Mérnökcsapatunk segíthet a megfelelő előfeszítés kiszámításában az adott karima és tömítés kombinációjához. Szükség esetén helyszíni műszaki támogatást is biztosítunk.
A gyűrűs csatlakozási tömítés keménysége kritikus tényező a tömítési teljesítményében. A tömítésnek elég lágynak kell lennie ahhoz, hogy a csavar előfeszítése alatt enyhén deformálódjon, illeszkedjen a karima hornyához és tömítést hozzon létre. Ugyanakkor elég keménynek kell lennie ahhoz, hogy ellenálljon az extrudálásnak és megőrizze alakját nagy nyomás alatt. A tömítés keménységét az az anyag határozza meg, amelyből készült. A lágyvas a legpuhább és leggyakrabban használt anyag. Alkalmas alacsony nyomású és alacsony hőmérsékletű alkalmazásokhoz. A szénacél keményebb, és nagyobb nyomásokhoz használják. A rozsdamentes acél még keményebb és ellenáll a korróziónak. A Monelt és az Inconelt a legigényesebb alkalmazásokhoz használják, ahol nagy szilárdság és korrózióállóság szükséges. Az alábbi táblázat összefoglalja a gyakori gyűrűs tömítések keménységét és jellemző alkalmazási területeit.
| Anyag | Keménység (HB) | Max nyomás (bar) | Tipikus alkalmazás |
| Puha vas | 90-120 | 100 | Alacsony nyomású víz, gőz |
| Szénacél | 120-150 | 250 | Olaj és gáz, általános ipar |
| Rozsdamentes acél 304 | 150-180 | 400 | Vegyi, petrolkémiai |
| Rozsdamentes acél 316 | 150-180 | 400 | Korrozív környezetek |
| Monel | 150-200 | 500 | Magas hőmérsékletű tengervíz |
| Inconel | 180-250 | 690 | Magas hőmérséklet, nagy nyomás |
atNingbo Kaxite Sealing Materials Co., Ltd., ezekből az anyagokból gyűrűs csuklótömítéseket gyártunk. Minden anyagon belül számos keménységi szintet kínálunk a különböző alkalmazásokhoz. Mérnöki csapatunk segít kiválasztani a megfelelő anyagot és keménységet az Ön speciális igényeinek.
A karimahorony a karima felületén lévő süllyesztett terület, amelybe a gyűrűs csatlakozási tömítést helyezik. A horony méretei és felületi minősége kritikusak a tömítés tömítőképessége szempontjából. A hornyot pontos tűréshatárig kell megmunkálni, hogy a tömítés megfelelően illeszkedjen és az érintkezési feszültség egyenletes legyen. A horony szöge, a horony mélysége és a horony szélessége mind befolyásolja a tömítési teljesítményt. A horony felületének elég simának kell lennie ahhoz, hogy a tömítés deformálódhasson és kitöltse a mikroszkopikus egyenetlenségeket, de nem annyira sima, hogy a tömítés ne tudjon megtapadni a felületen. Az alábbi táblázat összefoglalja a szabványos gyűrűs csatlakozási tömítések kulcsfontosságú horonyparamétereit.
| Paraméter | Specifikáció | Fontosság |
| Horonyszög | 23° ± 1° (ovális); 23° ± 1° (nyolcszögletű) | Biztosítja a megfelelő ülést és érintkezést |
| Groove Depth | API 6A / ASME B16.20 szerint | Biztosítja a tömítés teljes befogását |
| Horony szélessége | API 6A / ASME B16.20 szerint | Biztosítja, hogy a tömítés túlzott hézag nélkül illeszkedjen |
| Felületi kikészítés (Ra) | 1,6-3,2 µm | Lehetővé teszi a tömítés megfogását és tömítését |
| Laposság | 0,05 mm 100 mm-enként | Egyenletes érintkezési feszültséget biztosít |
Üzemünkben műszaki támogatást tudunk nyújtani a karimahorony tervezésében és megmunkálásában. Horonyellenőrző szolgáltatást is kínálunk annak ellenőrzésére, hogy a horony megfelel-e a vonatkozó szabvány követelményeinek. Ez azért fontos, mert egy elkopott vagy sérült horony még az új tömítést is megakadályozhatja a megfelelő tömítésben.
A csavar előfeszítésének kiszámítása kritikus lépés a gyűrűs csuklótömítések tervezésében és összeszerelésében. Az előfeszítésnek elegendőnek kell lennie ahhoz, hogy a tömítésen létrejöjjön a szükséges illeszkedési feszültség, de ne legyen olyan nagy, hogy a karimát vagy a csavarokat kifejtse. A számítás figyelembe veszi a tömítés illeszkedési feszültségét, a karima méreteit, a csavar méretét és anyagát, valamint az üzemi nyomást és hőmérsékletet. Az előterhelést általában az ASME Boiler and Pressure Vessel Code vagy az azzal egyenértékű szabvány alapján számítják ki. Az előfeszítés kiszámítása után azt ellenőrzött módon kell a csavarokra alkalmazni. Ez általában nyomatékkulcs vagy hidraulikus feszítő segítségével történik. Az egyenletes terheléseloszlás érdekében a meghúzási mintát követni kell. Az alábbi táblázat összefoglalja a csavar előfeszítésének alkalmazásának legfontosabb lépéseit.
| Lépés | Akció | Cél |
| 1 | Tisztítsa meg és ellenőrizze a karimát és a hornyot | Ügyeljen arra, hogy ne legyen törmelék vagy sérülés |
| 2 | Kenje meg a csavarokat és az anyák felületeit | Csökkentse a súrlódást és biztosítsa az egyenletes előfeszítést |
| 3 | Húzza meg a csavarokat csillagmintával a célnyomaték 30%-ára | Helyezze be a tömítést és igazítsa a karimákat |
| 4 | Húzza meg a csavarokat csillagmintával a célnyomaték 60%-ára | Fokozatosan nyomja össze a tömítést |
| 5 | Húzza meg a csavarokat csillagmintával a célnyomaték 100%-ára | Végső előterhelés elérése |
| 6 | Ellenőrizze a nyomatékot 24 óra elteltével | Kompenzálja a kúszást és az ellazulást |
A Ningbo Kaxite Sealing Materials Co., Ltd.-nél részletes csavarozási eljárásokat biztosítunk ügyfeleinknek a gyűrűs csatlakozási tömítésekhez. Képzést és helyszíni támogatást is kínálunk az előterhelés megfelelő alkalmazásának biztosítása érdekében. Célunk, hogy ügyfeleink minden alkalommal megbízható tömítést érjenek el.
A gyűrűs illesztésű tömítés főbb specifikációi közé tartozik a tömítés mérete, a nyomásosztály, az anyag, a keresztmetszet típusa és a keménység. Az alábbi táblázat összefoglalja a gyűrűs csuklótömítések jellemző specifikációit.
| Specifikáció | Hatótávolság | Megjegyzések |
| Méret | 1/2" - 36" | API 6A / ASME B16.20 szerint |
| Nyomásosztály | 150-2500 osztály | API 6A nyomások is |
| Anyag | Puha vas, szénacél, SS304, SS316, Monel, Inconel | Alkalmazás alapján választották ki |
| Keresztmetszet típusa | Ovális (R), nyolcszögletű (RX), nagy teljesítményű (BX) | Nyomás és horony alapján van kiválasztva |
| Keménység | Anyagszabvány szerint | A karima anyaga alapján van kiválasztva |
| Felületi kikészítés | Ra 1,6 - 3,2 µm | Biztosítja a megfelelő ülést |
| Szabványok | API 6A, ASME B16.20, DIN 2693 | A nemzetközi szabványoknak való megfelelés |
Üzemünkben gyűrűs csuklótömítéseket gyártunk, hogy megfeleljenek ezeknek és még sok másnak. A tömítést testreszabhatjuk a konkrét projektkövetelményeknek megfelelően, beleértve a speciális anyagokat, speciális méreteket és speciális keresztmetszeteket. Mérnökcsapatunk segíthet a kiválasztási folyamatban, és részletes műszaki adatokat szolgáltat a projekthez.
1. kérdés: Mi az ajánlott csavar előfeszítése a gyűrűs csuklótömítéshez?
Válasz: A csavar javasolt előfeszítése a tömítés méretétől, a nyomásosztálytól, a tömítés anyagától és a karima anyagától függ. Általában az ASME Boiler and Pressure Vessel Code vagy az azzal egyenértékű szabvány alapján számítják ki. Az előfeszítésnek elegendőnek kell lennie ahhoz, hogy a tömítésen a szükséges illeszkedési feszültséget hozza létre anélkül, hogy a karimát vagy a csavarokat elengedné. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél részletes csavarozási ajánlásokat adunk minden egyes gyűrűs csatlakozási tömítéshez.
2. kérdés: Felhasználható-e újra egy gyűrűs csuklótömítés?
Válasz: Általában a gyűrűs csuklótömítést nem szabad újra felhasználni. Amikor a tömítés összenyomódik, plasztikusan deformálódik, hogy illeszkedjen a horonyba. Ez az alakváltozás maradandó, és a tömítés nem tér vissza eredeti alakjába. A gyűrűs csuklótömítés újbóli használata szivárgást okozhat, mivel a tömítés másodszorra nem tömít megfelelően. Az ipari szabvány szerint a tömítést minden alkalommal ki kell cserélni, amikor a csatlakozást kinyitják. Üzemünk minden összeállításhoz új tömítés használatát javasolja.
3. kérdés: Mi a különbség az ovális és a nyolcszögletű gyűrűs csuklótömítés között?
Válasz: Az ovális tömítés (R típusú) lekerekített keresztmetszetű, és szabványos alkalmazásokban használatos. A nyolcszögletű tömítés (RX típus) lapos oldalú keresztmetszetű, amely nagyobb nyomáson hatékonyabb tömítést biztosít. A nyolcszögletű tömítés más horonykialakítást igényel, mint az ovális tömítés. A kettő közötti választás a nyomásosztálytól és a karima hornyától függ. Mérnöki csapatunk segít kiválasztani a megfelelő típust az alkalmazásához.
4. kérdés: Honnan tudhatom, hogy szivárog-e a gyűrűs csuklótömítés?
Válasz: A szivárgó gyűrűs csuklótömítés jelei közé tartozik a látható folyadék vagy gáz kiszivárgása az illesztésből, a rendszernyomás csökkenése és a sziszegő hang. Ha szivárgásra gyanakszik, a csatlakozást nyomásmentesíteni kell, és azonnal meg kell vizsgálni. A tömítést ki kell cserélni, és meg kell vizsgálni, hogy nem sérült-e meg a karima hornya. A szivárgások veszélyesek lehetnek, különösen nagynyomású vagy mérgező üzemben, ezért soha nem szabad figyelmen kívül hagyni.
5. kérdés: Mi a helyes meghúzási minta a gyűrűs csuklótömítés pereménél?
Válasz: A helyes meghúzási minta egy csillagminta, ahol a csavarokat keresztező sorrendben húzzák meg. A csavarokat több lépcsőben kell meghúzni, jellemzően a célnyomaték 30%-ával, 60%-ával és 100%-ával. Ez biztosítja, hogy a tömítés egyenletesen összenyomódjon, és a karimák párhuzamosak maradjanak. A kezdeti meghúzás után 24 óra elteltével ellenőrizni kell a forgatónyomatékot, hogy kompenzálja a kúszást és az ellazulást. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél részletes meghúzási eljárásokat biztosítunk gyűrűs illesztésű tömítéseinkhez.
A csavar előfeszítése az az erő, amely aktiválja a gyűrűs csuklótömítés tömítési teljesítményét. Megfelelő előfeszítés nélkül a tömítés nem tud deformálódni, és nem tudja létrehozni azt a nagyfeszültségű érintkezést, amely a nagynyomású és magas hőmérsékletű kötések tömítéséhez szükséges. A csavar előfeszítését gondosan kell kiszámítani, alkalmazni és ellenőrizni a megbízható tömítés biztosítása érdekében. A tömítés anyaga, a karima hornya és a csavarozási eljárás egyaránt szerepet játszik a tömítési teljesítményben. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk rendelkezik a legigényesebb követelményeknek megfelelő gyűrűs tömítések gyártásához szükséges szakértelemmel és tapasztalattal. Kiváló minőségű anyagokat, precíziós megmunkálást és szigorú tesztelést használunk annak biztosítására, hogy minden általunk gyártott tömítés megbízható teljesítményt nyújtson. Átfogó műszaki támogatást is nyújtunk ügyfeleinknek a sikeres pecsét elérésében.
Akár új nagynyomású rendszert tervez, akár egy meglévőt karbantart, kérjük, vegye fel a kapcsolatot műszaki csapatunkkal, hogy megbeszéljük igényeit. Termékleírásokat, csavarozási javaslatokat és helyszíni támogatást tudunk nyújtani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket a tömítési alkalmazások terén világszerte.
Lépjen kapcsolatba a Ningbo Kaxite Sealing Materials Co., Ltd.-vel még mahogy megvitassák a gyűrűs csuklótömítéssel kapcsolatos követelményeket, és felfedezzék, hogyan biztosíthatnak termékeink megbízható tömítést a legigényesebb alkalmazásokban.
