Sétáljon végig bármely vegyipari feldolgozó létesítményen, és csövek, edények és hőcserélők komplex hálózatát találja, amelyeket karimás csatlakozások kötnek össze. Ezek a csatlakozások a potenciális gyenge pontok, és egy szerény, de kritikus alkatrészre támaszkodnak: a tömítésre. Évtizedeken át az iparág alapértelmezése gyakran a spiráltekercses tömítések vagy akár az egyszerű, nem azbeszt lemezanyagok voltak. Alapvető változás azonban folyamatban van.Hullámos fém tömítések(CMG-k) gyorsan a kritikus tömítési alkalmazások szabványává válnak, és ennek jó oka van. A rugalmasság, a hőmérsékletállóság és a tömítési megbízhatóság egyedülálló kombinációját kínálják, amelyhez sok hagyományos alternatíva páratlan. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél a mi gyárunk ennek a forradalomnak az élén állt, és nagy teljesítményű hullámos fém tömítéseket gyárt, amelyek világszerte megoldják a vegyi üzemek, finomítók és petrolkémiai létesítmények legnagyobb kihívást jelentő tömítési problémáit.
A hullámos fém tömítések növekvő előnyben részesítése nem csupán trend; ez logikus válasz a modern vegyi feldolgozás növekvő igényeire. Az üzemek magasabb nyomáson és hőmérsékleten működnek a hatékonyság javítása érdekében. Agresszívebb és mérgezőbb médiát kezelnek, ahol a szivárgások nemcsak költségesek, hanem potenciálisan katasztrofálisak is. A környezetvédelmi és biztonsági előírások szigorodnak, gyakorlatilag nulla kibocsátást írnak elő. Ezen a kihívásokkal teli környezetben a hullámos fém tömítés kiemelkedik. Egyedülálló hullámos profilja kivételes visszarugózást és rugalmasságot biztosít, kompenzálva a folyamatok elkerülhetetlen hő- és nyomásingadozásait. Ez a rugalmasság hosszú távon szoros tömítést biztosít, csökkenti a diffúz károsanyag-kibocsátást és szükségtelenné teszi az állandó újrahúzást. Ebben a cikkben megvizsgáljuk azokat a mérnöki alapelveket, anyagtudományt és gyakorlati alkalmazásokat, amelyek a hullámos fémtömítéseket a vegyipar előnyben részesített választásává teszik, és részletes műszaki áttekintést adunk a használatukra vonatkozó előírásokról és bevált gyakorlatokról.
A vegyi feldolgozás világában az "egyensúlyi állapot" mítosz. A valós műveleteket a hőtágulás és -összehúzódás, a nyomáslökések és a rezgések jellemzik. Ezek a ciklikus feszültségek a megbízható karimatömítés elsődleges ellenségei. A hagyományos lapos tömítések, például a nem azbesztlemezek, a kezdeti csavarterhelés mellett állandó „beállítást” vehetnek fel. Ez azt jelenti, hogy idővel elveszítik rugalmasságukat és rugalmasságukat. Amikor a karima hőciklust tapasztal, a tágulás tovább összenyomhatja a tömítést, és amikor lehűl, a tömítés nem tud visszaugrani a megfelelő tömítési nyomás fenntartásához. Ez a csavarterhelés elvesztése szivárgáshoz vezet. A hullámos fém tömítés alapvetően más. Magja egy vékony, hullámos fémprofil, amely rugók sorozataként működik. Összenyomva plasztikusan nem tönkremegy ugyanúgy; jelentős rugalmassági energiát tart meg.

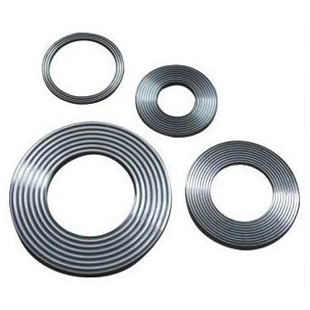

Ennek megjelenítéséhez képzelje el, mi a különbség egy lapos kartonlap és egy hullámkarton doboz között. A lapos lap könnyen behajlik és gyűrődik, veszít erejéből. A hullámkarton doboz azonban merev, és visszaugrik. Ugyanez az elv vonatkozik a tömítésekre is. A hullámos fém tömítéseinkben található hullámos profil nagyfokú rugalmasságot és helyreállítást biztosít. Egy vezető európai tömítőintézet nemrégiben készült tanulmánya különböző típusú tömítések "kúszási ellazulását" mérte. A kúszás-relaxáció a csavar feszültségének idővel történő elvesztése. 1000 óra 300 °C-on eltöltött idő után a szabványos sűrített szálas tömítés több mint 60%-át elvesztette kezdeti feszültségének. Egy rugalmas grafittömítés körülbelül 35%-ot veszített. A hullámos fém tömítéseink viszont kevesebb, mint 15%-ot veszítettek kezdeti feszültségükből. Ez a kivételes csavarterhelés megtartása azt jelenti, hogy a karima hosszabb ideig tömített marad, még akkor is, ha a rendszer súlyos hő- és nyomásciklusokon megy keresztül.
Ez a rugalmasság nem csak a tömítésről szól; a biztonságról és a költségekről is szól. Sok folyamatban nehéz lehet egy kis szivárgás észlelése, ami drága gázérzékelő berendezést igényel. Ha szivárgást észlel, a berendezést gyakran le kell állítani a tömítés meghúzásához vagy cseréjéhez. Egy vegyi üzem esetében a leállás óránként több tízezer dollárba kerülhet a termeléskiesés miatt. A tömítés hosszú távú fenntartásával a hullámos fém tömítések csökkentik e költséges és zavaró beavatkozások gyakoriságát. A hullámkarton mag "rugózása" tulajdonsága biztosítja, hogy a tömítés alkalmazkodni tudjon a karimák közötti differenciálmozgáshoz, védve a tömítést és megakadályozva a diffúz kibocsátásokat. Ez a megbízhatóság a fő oka annak, hogy a karbantartási vezetők egyre gyakrabban határozzák meg a hullámos fém tömítéseket a legkritikusabb és legnagyobb kihívást jelentő alkalmazásokhoz.
A vegyi feldolgozás során az egyik legnagyobb kihívást jelentő tömítési forgatókönyv a nagy átmérőjű, alacsony nyomású karima. Gondoljon egy tároló tartály nyílására, egy nagy átmérőjű csatornára vagy egy hőcserélő fedelére. Ezeket a karimákat gyakran nehéz tömíteni, mert nagyon nagy felületük van, de csak korlátozott mennyiségű csavarerő alkalmazható anélkül, hogy maga a karima eltorzulna. Ezenkívül ezekben az alkalmazásokban a karima felületei gyakran megsérülnek, lyukasak vagy rosszul illeszkednek a korábbi tömítéscserék vagy egyszerűen a szerkezet mérete miatt. A hagyományos lapos tömítéshez nagyon nagy felületi nyomásra van szükség a tömítés létrehozásához, de egy nagy karimánál ezt az egyenletes nyomást szinte lehetetlen elérni.
Itt ragyog a hullámos fémtömítés zsenialitása. Hullámos mintája erősen koncentrált tömítővonalak sorozatát hoz létre. Ahelyett, hogy nagy átlagos nyomást igényelne a tömítés teljes felületén, a rendelkezésre álló csavarterhelést ezekre a szűk érintkezési zónákra összpontosítja. Ez azt jelenti, hogy a hullámos fém tömítés még viszonylag kis csavarterhelés mellett is szivárgásmentes tömítést biztosít. A felületi egyenetlenségekhez való alkalmazkodás képessége egy másik kritikus előny. A hullámos mag rugalmas membránként működik, amely összenyomódik és alkalmazkodik a felületi tökéletlenségekhez, ami elengedhetetlen a nagy, néha megvetemedett karimák tömítéséhez. A szabványos lapos tömítések egyszerűen nem tudják áthidalni ezeket a hézagokat és hiányosságokat a karima felületének alapos javítása nélkül, ami drága és időigényes folyamat.
Ez a teljesítményelőny közvetlenül valós költségmegtakarítást jelent. Korábban, ha egy nagy átmérőjű tartály szivárgott, a megoldás gyakran a tartály leválasztása, leeresztése és a karima felületének hegesztővel történő megjavítása volt, vagy egyedi megmunkálási eljárás alkalmazása. Ez gyakran hetekig tartó felkészülést és jelentős költségeket igényelt. A hullámos fém tömítésekkel sok ilyen probléma a tömítés szintjén megoldható. Üzemünk,Ningbo Kaxite Sealing Materials Co., Ltd., Hullámos Fémtömítéseket gyárt akár több méter átmérőjű méretben, akár néhány millibaros nyomásra és vákuumkörülményekre. A tömítésnek az a képessége, hogy megbízható tömítést biztosít ilyen alacsony csavarterhelések mellett, és a felületi tökéletlenségekkel szembeni tűrőképessége a legjobb megoldást kínálja ezekben a problémás, nagyszabású alkalmazásokban. Ez a képesség lehetővé teszi az üzemek számára, hogy elkerüljék a költséges állásidőt és a karimajavításokat, fenntartsák a műveleteket és csökkentsék a karbantartási költségvetést.
A megfelelő hullámos fém tömítés kiválasztásához egy adott vegyi feldolgozási alkalmazáshoz meg kell érteni a működési feltételeket és a tömítés műszaki jellemzőit. Az eltérés idő előtti meghibásodáshoz, szivárgáshoz és potenciális veszélyekhez vezethet. Az alábbi táblázat részletes specifikációs útmutatót ad szabványos hullámos fémtömítéseinkhez, kiemelve az egyes paraméterek mögött meghúzódó műszaki indokokat. Komplex alkalmazások esetén azonban teljes körű, egyedi tervezési szolgáltatást nyújtunk a karimához tökéletesen illeszkedő tömítés megtervezéséhez.
| Paraméter | Szabványos specifikáció | Mérnöki indoklás és alkalmazási hatás |
| Alapanyag | SS304, SS316, SS316L, titán | Meghatározza a korrózióállóságot és a hőmérsékleti képességet. Az SS316L általános a legtöbb vegyipari szolgáltatásban. Titán a súlyos korróziónak és a magas hőmérsékletnek ellenálló. |
| Magvastagság (mm) | 0,20 - 0,40 | A vastagabb magok (0,30-0,40 mm) nagyobb rugalmasságot biztosítanak, és előnyösek az alacsony nyomású, nagy átmérőjű karimákhoz. A vékonyabb magok (0,20 mm) olyan nagynyomású rendszerekhez valók, amelyek minimális lazítást igényelnek. |
| Hullámosztás (mm) | 2,5 - 4,0 | A menetemelkedés a hullámosság csúcsai közötti távolság. A szűkebb osztás (2,5 mm) több tömítővonalat hoz létre, ami jobb az alacsony csavarterhelésű alkalmazásokhoz. A szélesebb osztás (4,0 mm) a nagynyomású alkalmazásokhoz való. |
| Hullámmagasság (mm) | 0,8 - 1,5 | Meghatározza az összenyomhatóságot és a visszarugózást. A magasabb magasság nagyobb karimamozgást és jobb felületi illeszkedést tesz lehetővé. |
| Tömítőelem anyaga | Rugalmas grafit, PTFE, csillám | A legelterjedtebb a rugalmas grafit, amely kiváló hőmérséklet- és vegyszerállóságot biztosít. A PTFE agresszív vegyi anyagokhoz való alacsonyabb hőmérsékleten. A csillám az ultramagas hőmérsékletre való. |
| Tömítőelem sűrűsége (g/cm³) | 1,0–1,2 (grafit) | A nagyobb sűrűség csökkenti a porozitást és a kúszást, de nehezebb lehet összenyomni. A szabványos sűrűség jó egyensúlyt jelent. |
| Maximális tervezési hőmérséklet (°C) | Akár 650°C (csillámmal) | Ez a kritikus határ. Ennek túllépése a mag vagy a tömítőelem tönkremenetelét okozhatja, ami a tömítés meghibásodásához vezethet. |
| Maximális tervezési nyomás (bar) | 250 bar-ig | Meghatározza a minimális csavarterhelést és a szükséges tömítésszilárdságot. Magasabb nyomás esetén vastagabb vagy erősebb magra van szükség. |
| Javasolt tömítési feszültség (N/mm²) | 50-150 | Ez a tömítés eléréséhez szükséges nyomófeszültség. Túl alacsony, és a karima szivárog; túl magas, és károsíthatja a tömítést vagy a karimát. |
| Szivárgási arány (ASTM F37) | < 0,001 ml/perc | Ez a tömítési teljesítmény mérőszáma, amely jelzi a tömítés azon képességét, hogy megakadályozza a diffúz kibocsátást. |
A hullámos fém tömítés kiválasztásakor nem csak az egyes anyagok specifikációiról van szó; a tömítés és a karima közötti kölcsönhatás megértéséről van szó. A csavarterhelésnek elegendőnek kell lennie ahhoz, hogy összenyomja a tömítést és létrehozza a szükséges tömítési feszültséget, de ne legyen olyan nagy, hogy összetörje a magot. A karima felületkezelése és a párhuzamosság szintén döntő szerepet játszik. Az optimális tömítés érdekében Ra 3,2-6,3 µm-es karimafelületet ajánlunk. A Kaxite műszaki csapata fejlett végeselem-elemzést (FEA) használ, hogy szimulálja a tömítés viselkedését meghatározott csavarterhelések és nyomások mellett. Ez lehetővé teszi számunkra, hogy javasoljuk az optimális tömítés kialakítást és az ellenőrzött nyomatékos eljárást, biztosítva a megbízható és szivárgásmentes csatlakozást, amely megfelel a legszigorúbb emissziós szabványoknak.
A vegyipar hihetetlenül sokrétű, a jóindulatú szénhidrogénektől az agresszív savakig, maró anyagokig és oldószerekig mindent kezel. Nincs egyetlen "univerzális" tömítés, amely minden kémiai környezetben ellenállna. A hullámos fém tömítés igazi erőssége a testreszabhatóságában rejlik. A magfém és a burkolóanyag (vagy tömítőelem) gondos kiválasztásával a tömítés pontosan megtervezhető az adott közegnek és működési feltételeknek megfelelően. Ez a rugalmasság az oka annak, hogy egyre gyakrabban specifikálják őket a szabványos spirálisan tekercselt tömítésekkel szemben, amelyeknek korlátozottabb a felépítési lehetőségei. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél hullámos fém tömítéseket gyártunk az anyagkombinációk széles skálájával, hogy megfeleljenek a vegyipar, a petrolkémiai és a gyógyszeripar szigorú igényeinek.
A magfém biztosítja a szerkezeti szilárdságot és rugalmasságot. Az általános vegyszerszolgáltatáshoz az SS316L sokoldalú választás, mivel sokféle közeggel és üzemi hőmérséklettel szemben ellenálló. Korrozívabb környezetekhez, például kloridokhoz vagy savakhoz, magasabb ötvözetek, például Hastelloy C276 vagy Inconel 625 ajánlottak. A rendkívül magas hőmérsékletű alkalmazásokhoz, például a finomítói kemencékhez, titán- vagy nikkelalapú ötvözeteket használnak. Üzemünk átfogó leltárt tart fenn ezekről a speciális fémekről, lehetővé téve a gyors gyártást. Ugyanilyen fontos a tömítőelem kiválasztása. A legelterjedtebb választás a rugalmas grafit, amely kiváló hőállóságot (650°C-ig) és kémiailag kompatibilis a legtöbb szénhidrogénnel és gőzzel. A grafit azonban nem alkalmas erősen oxidáló savak kezelésére, mivel oxidálódhat és elveszítheti tömítő tulajdonságait. Ezekben az esetekben PTFE-ből vagy annak módosított formáiból készült burkolóanyagot használunk, amely kémiailag inert.
Kínálunk innovatív kialakításokat is, mint például a "kettős tömítőrétegű" konstrukciót. Ehhez két különböző tömítőelemet kell használni – például egy grafit belső réteget az elsődleges tömítéshez és egy PTFE külső gyűrűt a grafitot megtámadó közegek elleni védelemhez. Egy másik fejlett kialakítás a belső és külső tartógyűrű beépítése. A belső gyűrű megakadályozza, hogy a tömítés nyomás alatt befelé omoljon (különösen nagy nyomás esetén), míg a külső gyűrű korrózióvédelmet biztosít és segíti a központosítást. Ez a testreszabási szint az oka annak, hogy a hullámos fém tömítések a biztonság szempontjából kritikus és nagy értékű alkalmazások szabványává válnak. Egy példa: egy nagy gyógyszergyártó szennyeződési problémákkal küszködött egy nagy tisztaságú vízhurokban a szabványos tömítésekből kivonható anyagok miatt. Üzemünk egy hullámos fém tömítést tervezett tömör PTFE borítással és SS316L maggal, amely kiküszöbölte az összes kivonható anyagot, tiszta, tiszta tömítést biztosítva. Ez a fajta testreszabott megoldás csak a hullámos fémtömítés rugalmas tervezési platformjával lehetséges.
1. kérdés: Miben különbözik a hullámos fém tömítés a spirális tekercses tömítéstől a teljesítmény szempontjából?
Válasz: Az elsődleges különbség az alapkialakításban rejlik. A spirálisan tekercselt tömítés spirálisan tekercselt V-alakú fémszalagot használ töltőanyaggal. Számos alkalmazáshoz kiválóak, de hajlamosak lehetnek "kifújásra", ha a töltőanyag megsérül. A hullámos fém tömítés szilárd, folytonos hullámos fémmagot használ, amely robusztusabb, merevebb szerkezetet biztosít. Ez a kialakítás kiváló kifújással szembeni ellenállást kínál, és ellenállóbb az erős hőciklusokkal szemben. Míg a spirálisan tekercselt tömítések jó általános célú választás, a hullámos fém tömítéseket általában előnyben részesítik alacsony nyomású, nagy átmérőjű karimákhoz, és olyan alkalmazásokhoz, ahol a karima felületének sérülése vagy eltolódása aggodalomra ad okot.
2. kérdés: Használható-e hullámos fém tömítés nagyon durva felületű karimán?
Válasz: Igen, ez az egyik elsődleges előnyük. A hullámos profil rugalmas rugók sorozataként működik, amelyek összenyomódnak és alkalmazkodnak a felületi egyenetlenségekhez. A puha tömítőelem (grafit vagy PTFE) kitölti a mikroszkopikus réseket, tömítést hozva létre. Emiatt ideálisak a régi, korrodált karimák javítására anélkül, hogy az újbóli felújítás költsége lenne. Az optimális tömítés elérése érdekében azonban mindig egy ésszerűen sima és lapos karimafelületet javasolunk. Rendkívül durva karimák esetén vastagabb tömítőelemre vagy nagyobb sűrűségű burkolatra lehet szükség. Technikai csapatunk tanácsot ad az Ön adott állapotának legjobb megoldásában.
3. kérdés: Milyen nyomatékot használjak hullámos fém tömítés csavarozásakor?
Válasz: Nincs egyetlen nyomatékérték. Ez a tömítés méretétől, a csavar méretétől, a karima névleges értékétől és a tömítés anyagától függ. A cél az ajánlott tömítési feszültség elérése (jellemzően 50-150 N/mm² hullámos fém tömítéseknél) a mag összenyomódása nélkül. Minden általunk szállított tömítéshez részletes forgatónyomaték-eljárást biztosítunk, amelyet az adott karima kialakítása alapján számítunk ki. Ez az eljárás határozza meg a nyomatékot ft-lbs-ben vagy Nm-ben, a meghúzási sorrendet és a lépések számát. Ennek az eljárásnak a betartása elengedhetetlen a szivárgásmentes tömítés eléréséhez és a sérülések elkerüléséhez. Soha ne lépje túl az ajánlott nyomatékot.
4. kérdés: A hullámos fém tömítések alkalmasak vákuumszolgáltatásra?
Válasz: Igen, feltétlenül. A hullámos fém tömítések kiválóak vákuum alkalmazásokhoz, beleértve a nagy vákuumot is. Merev magjuk megakadályozza, hogy behúzódjanak a karima résébe, ellentétben néhány lágyabb lemeztömítéssel. A hullámos kialakítás pozitív tömítést is biztosít negatív nyomás alatt is. Javasoljuk a belső tartógyűrűvel ellátott kialakítást, amely megakadályozza a befelé omlást, és egy nagy sűrűségű tömítőelemmel a gázkibocsátás minimalizálása érdekében. Üzemünk a Ningbo Kaxite Sealing Materials Co., Ltd.-nél számos vákuum-alkalmazáshoz szállított hullámos fém tömítéseket, beleértve a gyógyszer- és félvezetőipart is.
5. kérdés: Hogyan tárolhatom a hullámos fém tömítéseket, hogy beszerelés előtt biztosítsam épségüket?
Válasz: A hullámos fém tömítéseket tiszta, száraz és hűvös környezetben kell tárolni. Védeni kell őket nedvességtől, szennyeződéstől és szélsőséges hőmérséklettől. Az eredeti csomagolást (gyakran egy lezárt, páramentesítővel ellátott műanyag zacskót) a beszerelésig sértetlennek kell tartani a rozsda vagy szennyeződés elkerülése érdekében. A torzulás elkerülése érdekében laposan kell tárolni, és nem szabad más nehéz tárgyakkal a tetejükre rakni. Üzemünk minden szállítmányhoz részletes tárolási utasításokat ad, hogy a tömítések tökéletes állapotban érkezzenek meg a helyszínre.
A legbrutálisabb hő- és nyomásciklusoknak ellenállótól a problémás, nagy átmérőjű karimák tömítéséig és páratlan anyagrugalmasságig a hullámos fémtömítés a modern vegyipari feldolgozóipar kiváló tömítési megoldásának bizonyult. Egyedülálló tervezése olyan szintű megbízhatóságot, biztonságot és költséghatékonyságot biztosít, amelyet a hagyományos tömítési alternatívák egyszerűen nem tudnak elérni. A karbantartó mérnökök és üzemvezetők számára proaktív befektetést jelent a szivárgásmentes, hosszú távú működésbe.
