A magas hőmérsékletű ipari alkalmazásokban – például petrolkémiai finomítókban, erőművekben és hőcserélőkben – a szabványos tömítések gyakran meghibásodnak a hődegradáció, a kúszás lazulása vagy a rugalmasság elvesztése miatt. A fém fogazott tömítéseket azonban kifejezetten úgy tervezték, hogy kiválóan teljesítsenek ezekben az igényes környezetekben. De mitől olyan alkalmasak a magas hőmérsékletre? A válasz egyedi tervezésükben és anyagválasztásukban rejlik. A fém fogazott tömítés egy fémmagból (jellemzően rozsdamentes acélból vagy magas nikkeltartalmú ötvözetből) áll, mindkét oldalán koncentrikus fogazattal (hornyokkal), és gyakran lágy felületű anyagból, például grafitból vagy PTFE-ből, amelyet a fogakra hordnak fel. A fém mag biztosítja a mechanikai szilárdságot és a termikus stabilitást, míg a fogazatok keskeny sávba koncentrálják a tömítőerőt, nagy egységterhelést hozva létre, amely alkalmazkodik a karima mozgásához és a hőciklushoz. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk több mint 20 éve gyárt fogazott tömítéseket, és a felhasznált anyagoktól függően -200°C és 850°C közötti hőmérsékleten érvényesítettük teljesítményüket.
A fém fogazott tömítések magas hőmérsékletre való alkalmasságát négy kulcsfontosságú tényező határozza meg: a magas hőmérsékletnek ellenálló fémötvözetek (például 316L rozsdamentes acél, Inconel 625 vagy Hastelloy C276) használata, hőstabil burkolóanyag (expandált grafit vagy csillám) alkalmazása, a minimálisan tömörített és hővisszanyerés szabályozása eltérés a tömítés és a karima anyagai között. Ellentétben a lágy tömítésekkel (például gumi vagy PTFE), amelyek meglágyulnak, kúsznak vagy oxidálódnak magas hőmérsékleten, a fogazott tömítések fémmagja megőrzi alakját és tömítő erejét. A fogak összenyomva szoros tömítővonalak sorozatát alkotják, amelyek hatékonyan blokkolják a szivárgási utakat még erős hőciklus esetén is. Ebben az átfogó cikkben a fémeket előállító anyagtudományt, tervezési geometriát és teljesítményjellemzőket boncolgatjukfogazott tömítésekaz előnyben részesített választás magas hőmérsékletű tömítéshez. Részletes műszaki specifikációkat, alkalmazási irányelveket és valós teljesítményadatokat is biztosítunk gyárunk széleskörű tapasztalatai alapján.
Minden magas hőmérsékletű fogazott tömítés alapja a fém mag. A szerves vagy elasztomer anyagokkal ellentétben, amelyek viszonylag alacsony hőmérsékleten (általában 200-250 °C alatt) bomlanak vagy oxidálódnak, a nagy teljesítményű fémötvözetek 850 °C-ig vagy még magasabb hőmérsékleten is megőrzik mechanikai tulajdonságaikat és korrózióállóságukat. atNingbo Kaxite Sealing Materials Co., Ltd., számos fémmag-anyagot kínálunk, mindegyiket a sajátos hőmérsékleti és korrózióállósági jellemzői alapján választjuk ki. A legtöbb magas hőmérsékletű alkalmazáshoz ausztenites rozsdamentes acélokat (pl. 304, 316L) ajánlunk 600°C-ig, nikkel alapú ötvözeteket (Inconel 625, Incoloy 825) pedig 850°C-ig terjedő hőmérsékleten vagy erősen korrozív környezetben. A fém mag biztosítja a szerkezeti integritást, amely a tömítés feszültségének fenntartásához szükséges a karimacsavar terhelése alatt, még akkor is, ha a karima és a tömítés hőtáguláson megy keresztül.
A fogazott tömítésekben használt fém maganyagok főbb tulajdonságai:
A fémmag anyagának megválasztása döntő fontosságú a kívánt élettartam eléréséhez. Például egy 500°C-os üzemi hőmérsékletű finomítói alkalmazásnál, ahol kénvegyületeket tartalmazó korrozív technológiai közeg van, az Inconel 625 magot ajánljuk, amely kivételes ellenállást biztosít mind az oxidációval, mind a szulfidációval szemben. Az 540°C-on üzemelő erőművi gőzvezetékben gyakran elegendő egy 316 literes rozsdamentes mag, grafit burkolattal. Üzemünk minden alkalmazáshoz szigorú anyagelemzést végez, figyelembe véve az üzemi hőmérsékletet, nyomást és a közepes korrozivitást, hogy az optimális fémmagot ajánlja. Emellett kohászati vizsgálatokat is végzünk, beleértve a keménységi, szakítószilárdsági és szemcseméret-elemzést minden fémmaganyag-tételen, hogy biztosítsuk az ASTM előírásoknak való megfelelést.
A gyakorlati különbségek szemléltetésére vegyünk egy esettanulmányt egy petrolkémiai üzemből, amely szénacél magtömítést használt egy 550°C-os szolgáltatásban. A tömítés 6 hónap után meghibásodott az oxidáció és a vastagságvesztés miatt. A 316L-es rozsdamentes acél fogazott, grafitburkolatú tömítésünkre való áttérés után a tömítés élettartama több mint 4 évre nőtt, a tömíthetőség mérhető csökkenése nélkül. Ez a tartósság közvetlenül a karbantartási leállások csökkenésében, a jobb üzembiztonságban és az alacsonyabb működési költségekben jelentkezik. A Kaxite-ban található gyárunk átfogó adatbázist tart fenn az anyagteljesítmény-adatokról, lehetővé téve számunkra, hogy minden magas hőmérsékletű alkalmazáshoz kiválaszthassuk az optimális fémmagot.

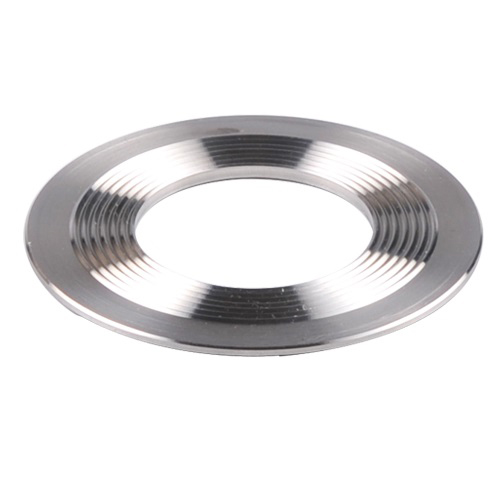

A fém fogazott tömítések fogazott (vagy barázdált) kialakítása nem csupán szerkezeti jellemző, hanem a magas hőmérsékletű tömítési teljesítmény kulcsfontosságú tényezője. A tömítési felületek koncentrikus fogazatai több funkciót is ellátnak: keskeny kerületi sávokba koncentrálják a csavarterhelést, nagy egységtömítési feszültségeket hozva létre (akár 500-700 MPa), amelyek beágyazódnak a karima felületébe és hatékony tömítést biztosítanak. Lehetővé teszik a tömítés sugárirányú tágulását és összehúzódását a termikus ciklus során anélkül, hogy túlzott feszültség-lazulást okoznának. Ezenkívül a fogak több független tömítőgátként működnek, így ha egy fogazat megsérül, a szomszédos fogak továbbra is megtartják a tömítést. Ez a redundancia különösen értékes a magas hőmérsékletű alkalmazásokban, ahol a hőciklus a karima és a tömítés mozgását okozhatja.
A fogazott tömítések fogazott kialakításának fő teljesítménynövelő jellemzői:
Üzemünk kiterjedt tesztelést végez a fogazati geometria optimalizálása érdekében a különböző alkalmazásokhoz. Teszteltük a 0,15 mm és 0,3 mm közötti fogazásmélységeket és 1,0 mm és 2,0 mm közötti osztásközöket (a fogak közötti távolságot), hogy meghatározzuk az optimális kombinációt az adott hőmérsékleti és nyomástartományokhoz. Szabványos fogazott tömítésünk 0,25 mm-es fogazásmélységgel és 1,5 mm-es osztásközzel rendelkezik, amelyről azt találtuk, hogy a legjobb egyensúlyt kínálja a tömítési teljesítmény és a betörési sérülésekkel szembeni ellenállás között. 1,0 mm-es osztású "finom fogazás" opciót is kínálunk a rendkívül alacsony szivárgási arányt igénylő alkalmazásokhoz, mint például a vákuumszolgáltatás vagy a mérgező gázok kezelése.
Egy valós példa egy finomítói nyers egység fűtőjéből, amely 480°C-on működik és napi hőciklusokkal mutatja a fogazott kialakítás értékét. Az eredeti lapos grafit tömítések 3 hónapon belül meghibásodtak, súlyos ellazulás és kifújás miatt. A 316 literes maggal és grafit borítású fogazott tömítéseink beszerelése után az élettartam 3 évre nőtt. Az üzemmérnök megjegyezte, hogy a fogazott tömítések megőrizték tömítettségüket még azután is, hogy a karimákat környezeti hőmérsékletről 480 °C-ra 100-nál is több ciklusba kapcsolták, ami megerősíti, hogy a kialakítás képes ellenállni a hőmozgásnak. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél továbbra is finomítjuk fogazati geometriáján és burkolóanyagainkon, hogy megfeleljünk a magas hőmérsékletű tömítési alkalmazások növekvő igényeinek.
A Ningbo Kaxite Sealing Materials Co., Ltd. fogazott tömítések széles választékát gyártja magas hőmérsékletű, nagynyomású és korrozív alkalmazásokhoz. Termékcsaládunk standard és egyedi méreteket tartalmaz, különféle fémmag- és burkolóanyagokkal. Az alábbi táblázat összefoglalja a legnépszerűbb fogazott tömítésű modelljeink legfontosabb műszaki specifikációit, amelyeket világszerte széles körben használnak a petrolkémiai, energia- és finomítóiparban. Üzemünk 10 mm-től 5000 mm-ig átmérőjű, 2 mm-től 6 mm-ig terjedő vastagságú tömítéseket tud gyártani, hogy megfeleljen a konkrét projektkövetelményeknek.
| Modell | Alapanyag | Származási anyag | Hőmérséklet-tartomány (°C) | Max nyomás (bar) | Fogazás mélysége (mm) | Vastagság (mm) | Szivárgási sebesség (ml/perc) |
| KS-304-G | 304 rozsdamentes acél | Expandált grafit | -200 és 550 között | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | 316L rozsdamentes acél | Expandált grafit | -200-600 között | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | 316L rozsdamentes acél | PTFE (korrozív közegekhez) | -200 és 260 között | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Expandált grafit | -200 és 850 között | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Expandált grafit | -200 és 850 között | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-316L-M | 316L rozsdamentes acél | Csillám (magas hőmérsékletű szigetelés) | -200 és 650 között | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
A standard ajánlatok mellett gyárunk számos egyedi opciót kínál a magas hőmérséklettel kapcsolatos kihívások kezelésére. Fogazott tömítéseket kínálunk "rugalmas" maggal (pl. hullámos fém maggal) a nagyobb összenyomhatóságot igénylő alkalmazásokhoz, vagy "bütyökprofil" fogazattal az egyenetlen karimafelületekhez. Tapadásgátló bevonatot (például PTFE vagy nikkel) is felvihetünk a burkolatra, hogy megakadályozzuk a tömítések tapadását a karimákhoz, ami különösen értékes a rendszeres szétszerelést igénylő csavarkötéseknél.
Gyártási folyamatunkban a minőség-ellenőrzés a legfontosabb. Minden fogazott tömítést optikai méréssel ellenőriznek a fogazottság mélységének konzisztenciájára, a síkságra gránit felületi lemez segítségével és a vizuális hibákra nagy intenzitású megvilágítás mellett. Minden tételből véletlenszerű mintákon hélium szivárgási tesztet is végzünk, 10^-6 mbar·l/s alatti szivárgási sebességet érve el a kritikus alkalmazásoknál. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél található gyárunk minden megrendeléshez átfogó vizsgálati jelentést ad, beleértve az anyagtanúsítványokat, a méretvizsgálati eredményeket és a szivárgási sebességi adatokat. Ez az átláthatóság és a minőség iránti elkötelezettség biztosítja, hogy fogazott tömítéseink biztosítják a magas hőmérsékletű környezetben szükséges teljesítményt és megbízhatóságot.
Még a legjobban megtervezett fogazott tömítés is idő előtt meghibásodhat, ha nincs megfelelően beszerelve és karbantartva. A magas hőmérsékletű alkalmazások egyedi kihívások elé állítják a tömítések beszerelését: a hőtágulást számolni kell, a csavarok nyomatékát pontosan szabályozni kell a túl- vagy alulnyomás elkerülése érdekében, valamint a tömítésnek és a karimáknak mentesnek kell lenniük olyan szennyeződésektől, amelyek oxidációt vagy vegyi támadást okozhatnak magasabb hőmérsékleten. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél több évtizedes gyakorlati tapasztalatok alapján átfogó telepítési és karbantartási útmutatót dolgoztunk ki. Ezen irányelvek betartásával 50-100 százalékkal meghosszabbítható a fogazott tömítések élettartama, jelentősen csökkentve az üzem karbantartási költségeit és a nem tervezett leállásokat.
A fogazott tömítések fő telepítési és karbantartási gyakorlatai a magas hőmérsékletű szolgáltatásoknál:
Egy európai erőműből származó esettanulmány szemlélteti a megfelelő telepítés hatását. Az üzem gyakran meghibásodott a fogazott tömítéseknél túlhevített gőzvezetéken (550 °C, 120 bar). Az elemzés kimutatta, hogy a meghibásodások oka a csavarok egyenetlen nyomatéka és a karima felületének nem megfelelő előkészítése. Beépítési irányelveink végrehajtása után – beleértve a felülettisztítást, a kalibrált nyomatékszerszámokat és az utófűtés utáni újraforgatási eljárást – a tömítés élettartama átlagosan 8 hónapról több mint 4 évre nőtt. Az üzemvezető arról számolt be, hogy a telepítési program költsége kevesebb volt, mint egy nem tervezett leállás költsége, ami rávilágít a megfelelő telepítési gyakorlatra fordított befektetés megtérülésére.
Üzemünk helyszíni oktatást és telepítési felügyeletet kínál kritikus projektekhez. Biztosítunk egy nyomatékkalkulátort is, amely figyelembe veszi a karima és a tömítés anyagainak fajlagos hőtágulási együtthatóit, hogy meghatározza az optimális újranyomaték intervallumot. Ezenkívül javasoljuk, hogy a fogazott tömítéseket tiszta, száraz környezetben, korrozív atmoszférától távol tárolja, és felhasználhatósági idejükön belül (általában 2 év a grafitfelületű tömítéseknél). E bevált gyakorlatok követésével az üzemek üzemeltetői maximalizálhatják fogazott tömítéseik teljesítményét és élettartamát a magas hőmérsékletű szolgáltatások során.
1. kérdés: Felhasználhatók-e újra a fém fogazott tömítések, miután magas hőmérsékletnek vannak kitéve?
Válasz: Általánosságban elmondható, hogy nem javasoljuk a fogazott tömítések újrafelhasználását használatuk után, különösen magas hőmérsékleten. A burkolóanyag (grafit vagy csillám) a kezdeti összenyomás során plasztikus deformáción megy keresztül, amelyet nem lehet teljesen visszanyerni. A tömítés újrafelhasználása elégtelen tömítési feszültséghez és fokozott szivárgási kockázathoz vezethet. Egyes alacsony nyomású, alacsony hőmérsékletű alkalmazásoknál azonban a szemrevételezés lehetővé teheti az újrafelhasználást, ha a burkolóanyag nem mutat sérülést. Magas hőmérsékletű szolgáltatásokhoz mindig új fogazott tömítés használatát javasoljuk a megbízható tömítés érdekében. Üzemünkben a fém magtömítések felújítását végezzük, ahol a burkolóanyag cserélhető, de a magot meg kell vizsgálni, hogy nem vetemedik-e vagy korrózió-e.
2. kérdés: Mi a maximális üzemi hőmérséklet egy grafit borítású fém fogazott tömítésnél?
Válasz: A kiterjesztett grafit burkolatú fogazott tömítés maximális folyamatos üzemi hőmérséklete a környezettől függ. Oxidáló atmoszférában (levegőben) a maximális hőmérséklet jellemzően 550 °C, mivel a grafit magasabb hőmérsékleten oxidálni kezd. Inert vagy redukáló atmoszférában a grafit 850°C-ig használható. Oxidáló körülmények között 550°C feletti hőmérséklet esetén csillámos burkolat vagy fém-fém tömítés (burkolat nélkül) használatát javasoljuk fogazott tömítéseinkhez. Üzemünk minden egyes burkolóanyaghoz részletes hőmérsékleti diagramokat ad, hogy segítsen kiválasztani az adott környezetnek megfelelő opciót.
3. kérdés: Hogyan viszonyulnak a fém fogazott tömítések a magas hőmérsékletű alkalmazásokhoz használt spirálisan tekercselt tömítésekhez?
Válasz: Mind a fogazott tömítések, mind a spiráltekercses tömítések kiválóak magas hőmérsékletű alkalmazásokhoz, de eltérő tulajdonságokkal rendelkeznek. A fogazott tömítések szorosabb tömítést biztosítanak magasabb hőmérsékleten, és kevésbé hajlamosak a tekercselés kilazulására a hőciklus során. Ezenkívül nagyobb az ellenállásuk a kifújással szemben, és könnyebben felszerelhetők egyenetlen karimákra. A spirálisan tekercselt tömítések viszont rugalmasabbak, és nagyobb karima eltolódást is alkalmazhatnak. Üzemünk a Ningbo Kaxite Sealing Materials Co., Ltd.-nél a fogazott tömítéseket ajánlja kritikus, magas hőmérsékletű, nagynyomású szolgáltatásokhoz, ahol a megbízhatóság a legfontosabb, és a spiráltekercses tömítéseket olyan kevésbé igényes alkalmazásokhoz, ahol a karima sérülése aggodalomra ad okot.
4. kérdés: Használhatók-e fém fogazott tömítések a vákuumban magas hőmérsékleten?
Válasz: Igen, a fogazott tömítések alkalmasak magas hőmérsékletű vákuumozásra, feltéve, hogy a burkolat anyaga vákuum körülmények között stabil (pl. grafit vagy csillám). A fém mag biztosítja a szükséges szerkezeti integritást ahhoz, hogy ellenálljon a külső légköri nyomásnak, míg a fogazatok szivárgásmentes tömítést biztosítanak még alacsony belső nyomáson is. Vákuumos alkalmazásokhoz finom fogazott osztású (1,0 mm) és jó minőségű grafitburkolatot ajánlunk, alacsony gázkibocsátási jellemzőkkel. Üzemünk fogazott tömítéseket szállított magas hőmérsékletű, 800°C-on és 10^-5 mbar nyomáson működő vákuumkemencékhez, kiváló eredménnyel.
5. kérdés: Milyen tanúsítványokkal rendelkezik a Ningbo Kaxite Sealing Materials Co., Ltd. a fém fogazott tömítéseire?
Válasz: Fogazott tömítéseinket ISO 9001:2015 (Minőségirányítás) és ISO 14001:2015 (környezetirányítás) szerint gyártjuk. Rendelkezünk TA-Luft (VDI 2440) minősítéssel is az alacsony károsanyag-kibocsátású tömítésekre vonatkozóan, valamint megfelelünk az ASME B16.20 és az API 607 tűzbiztonsági követelményeinek. Tömítéseinket független, harmadik fél laboratóriumai tesztelik az ASTM szabványoknak való megfelelés szempontjából, beleértve az ASTM F112 szivárgást és az ASTM F36 összenyomhatóságot. Minden szállítmányhoz teljes körű vizsgálati tanúsítványt és anyagkövethetőséget biztosítunk, biztosítva a legszigorúbb nemzetközi szabványoknak való teljes megfelelést.
A fém fogazott tömítések magas hőmérsékletű környezetekben való alkalmazhatóságát a robusztus anyagválasztás, a zseniális fogazott geometria és a termikus ciklus alatti bizonyított teljesítményük támasztja alá. A fém mag biztosítja a szükséges szilárdságot és hőstabilitást, a burkolóanyagok (grafit vagy csillám) az alakformálást és a vegyszerállóságot, a fogazatok pedig többszörös, nagy igénybevételű tömítővonalakat hoznak létre, amelyek a karima mozgása és a csavarok lazulása ellenére is megőrzik az integritást. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk két évtized alatt finomította a fogazott tömítések gyártását, és az anyagok és konfigurációk széles skáláját kínálja, hogy megfeleljen a legszigorúbb magas hőmérsékletű alkalmazások igényeinek. A minőség, az innováció és az ügyfélszolgálat iránti elkötelezettségünk biztosítja, hogy tömítéseink megbízható, tartós tömítést biztosítsanak a finomítókban, erőművekben és vegyi feldolgozó létesítményekben világszerte.
