Az Északi-tenger egyik offshore olajfúró platformján egy nagynyomású gázvezeték 350 bar nyomáson és 120°C-on üzemel. A csőszakaszokat összekötő karimák tömítettekGyűrűs csuklótömítésekSS316L rozsdamentes acélból készült. Ezeknek a tömítéseknek nemcsak a technológiai folyadék szélsőséges nyomását és hőmérsékletét kell ellenállniuk, hanem a sópermet, a nedvesség és a tenger állandó mozgásának könyörtelen támadását is. A tömítés meghibásodása itt nem jelent kisebb kellemetlenséget; ez egy katasztrofális esemény, amely tűzhöz, robbanáshoz, környezeti katasztrófához és emberéletek elvesztéséhez vezethet. A tömítés anyagának megválasztása ezért az egyik legkritikusabb döntés az offshore tervezésben. Az SS316L a gyűrűs tömítések előnyben részesített anyagává vált ezekben a környezetekben, mert a korrózióállóság, a mechanikai szilárdság és a hőstabilitás egyedülálló kombinációját kínálja, amelyet egyetlen más anyag sem tud hasonló áron.
A gyűrűs tömítések fém tömítések, amelyeket nagynyomású és magas hőmérsékletű alkalmazásokban használnak. Úgy tervezték, hogy illeszkedjenek a karima felületén lévő speciálisan megmunkált horonyba, és fém-fém tömítést hoznak létre, amikor a karimákat összecsavarozzák. A tömítő hatás a tömítés anyagának a horonyba való deformációján alapul, ami szoros, szivárgásmentes kötést hoz létre. A tömítés anyaga határozza meg annak képességét, hogy ellenáll-e az alkalmazás korrozív és mechanikai igénybevételének. Az SS316L, a szabványos 316-os rozsdamentes acél alacsony szén-dioxid-kibocsátású változata különösen jól használható tengeri és tengeri környezetben, mivel kiválóan ellenáll a kloridos lyukkorróziónak és a réskorróziónak. atNingbo Kaxite Sealing Materials Co., Ltd., gyárunk több mint 15 éve gyárt SS316L-ből és más nagy teljesítményű ötvözetekből gyűrűs csuklótömítéseket, anyagválasztási és gyártási folyamatainkat pedig finomítottuk, hogy megfeleljenek az offshore ipar legigényesebb követelményeinek.
A tengeri környezet az egyik legkorrozívabb természetben előforduló környezet a Földön. A tengervíz körülbelül 3,5% oldott sókat, elsősorban nátrium-kloridot tartalmaz, valamint kisebb mennyiségű magnézium-, kalcium- és káliumsót. Ezek a sók kiváló elektrolittá teszik a tengervizet, amely felgyorsítja az elektrokémiai korróziós folyamatokat. A fémes komponensek esetében a kloridionok, az oldott oxigén és a nedvesség kombinációja könyörtelen támadást hoz létre, amely idővel még a kiváló minőségű anyagok lebomlását is okozhatja. Az offshore alkalmazásoknál a kihívások még nagyobbak. A légkör sópermettel telített, a hőmérséklet a trópusi hőség és a sarkvidéki hideg között ingadozik, a mechanikai igénybevételek intenzívek. Az alábbi táblázat összefoglalja a legfontosabb korróziós kihívásokat a tengeri és tengeri környezetben.
| Korróziós kihívás | Leírás | Hatás a tömítésekre |
| Chloride Pitting | Kloridionok lokalizált támadása | Lyukak és felületi degradáció |
| Réskorrózió | Támadás a pangó területeken | Lebomlás a tömítőfelületeken |
| Galvanikus korrózió | Különböző fémek érintkeznek | Kevésbé nemesfémek gyorsított korróziója |
| Stresszkorróziós repedés | Korrózió húzófeszültség alatt | Hirtelen repedés és meghibásodás |
| Erózió Korrózió | Nagy sebességű folyadékáramlás | Védőoxid mechanikus eltávolítása |
A gyűrűs csuklótömítések korróziójának következményei súlyosak. A korrodált tömítés elveszítheti tömítő erejét, ami szivárgáshoz vezethet. A megrepedt tömítés katasztrofálisan meghibásodhat. Egy tengeri olaj- vagy gázplatformon a tömítés szivárgása gyúlékony szénhidrogéneket bocsáthat ki, ami tűz- vagy robbanásveszélyt okozhat. Egy tengeri csővezetékben a szivárgás környezetszennyezést okozhat. Sótalanító üzemben a szivárgás veszélyeztetheti a víz minőségét. A korrózióálló anyagok, például az SS316L kiválasztása ezért nem csupán minőségi preferencia; ez biztonsági követelmény. A Kaxite-ban található gyárunk kiterjedt tapasztalattal rendelkezik a tengeri és tengeri alkalmazásokhoz szükséges gyűrűs tömítések szállításában, és megértjük az anyagválasztás kritikus fontosságát ezekben a környezetekben.
A tengeri és tengeri környezetben használt gyűrűs tömítések anyagának kiválasztásakor a mérnököknek számos lehetőség közül kell választaniuk, beleértve a szénacélt, a rozsdamentes acélt, a duplex rozsdamentes acélt és az egzotikus ötvözetek, mint például az Inconel és a Monel. Minden anyagnak megvan a maga korrózióállósága, mechanikai szilárdsága és költsége. Az SS316L-t gyakran előnyben részesítik, mert ez kínálja a legjobb egyensúlyt a teljesítmény és a költségek között számos tengeri alkalmazáshoz. Hogy megértsük, miért, hasznos összehasonlítani az SS316L-t más gyakori anyagokkal. Az alábbi táblázat összehasonlítja ezen anyagok legfontosabb tulajdonságait.
| Anyag | Korrózióállóság tengervízben | Mechanikai szilárdság | Költség | Tipikus alkalmazás |
| Szénacél | Gyenge (bevonatot igényel) | Magas | Alacsony | Nem kritikus, száraz alkalmazások |
| SS304 | Mérsékelt (a kloridokban gödrös) | Magas | Alacsony | Általános célú, enyhe környezet |
| SS316L | Kiváló (ellenáll a klorid lyukacsosodásnak) | Magas | Közepes | Tengeri, offshore, vegyi feldolgozás |
| Duplex SS | Kiváló | Nagyon magas | Magas | Nagynyomású, magas hőmérsékletű tengeri |
| Inconel 625 | Kiváló | Nagyon magas | Nagyon magas | Extrém környezet, savanyú gáz |
| Monel 400 | Kiváló | Magas | Magas | Tengervíz csővezetékek, hőcserélők |
Az SS316L fő előnye az SS304-el szemben a molibdéntartalma. Az SS316L 2-3% molibdént tartalmaz, ami jelentősen javítja a lyuk- és réskorrózióval szembeni ellenállását klorid tartalmú környezetben. Az SS304, amely nem tartalmaz molibdént, hajlamos a tengervízben a gödrösödésre, különösen az olyan pangó területeken, ahol a kloridok koncentrálódhatnak. A duplex rozsdamentes acél még nagyobb szilárdságot és korrózióállóságot biztosít, de drágább és nehezebb megmunkálni. Az Inconel és a Monel a legmagasabb szintű korrózióállóságot kínálják, de költségük sok alkalmazásnál túl magas lehet. Az SS316L a korrózióállóság, a mechanikai szilárdság és a költségek legjobb kombinációját kínálja a legtöbb tengeri és tengeri gyűrűs csatlakozási tömítéshez.
Az "L" az SS316L-ben az "alacsony szén-dioxid-kibocsátás" rövidítése. A szabványos SS316 maximális széntartalma 0,08%, míg az SS316L maximális széntartalma 0,03%. Ez a különbség kicsinek tűnhet, de jelentős hatással van az anyag teljesítményére hegesztési és magas hőmérsékletű alkalmazásoknál. Amikor az ausztenites rozsdamentes acélokat, például az SS316-ot 425 °C és 815 °C közötti hőmérsékletre hevítik, a szemcsehatárokon króm-karbid csapadék képződik. Ezt a folyamatot szenzibilizációnak nevezik. A króm-karbidok képződése kimeríti a króm környező területeit, csökkentve azok korrózióállóságát. Tengeri környezetben az érzékeny területek nagyon érzékenyek a szemcseközi korrózióra. A széntartalom csökkentésével az SS316L minimálisra csökkenti a króm-karbidok képződését, így ellenáll az érzékenységnek és a szemcseközi korróziónak.
Az SS316L alacsony széntartalma javítja a hegeszthetőségét is. Az SS316 hegesztésekor a hőhatás zóna túl magas széntartalom esetén érzékennyé válhat. Az SS316L a legtöbb alkalmazásban hegesztés utáni hőkezelés nélkül hegeszthető, mivel az alacsony széntartalom megakadályozza az érzékenységet. Ez különösen fontos a gyűrűs tömítéseknél, amelyeket hegesztéssel vagy megmunkálással lehet előállítani. Az alábbi táblázat összefoglalja az SS316L legfontosabb kémiai és mechanikai tulajdonságait.
| Ingatlan | Specifikáció |
| Szén (C) max | 0,03% |
| Króm (Cr) | 16-18% |
| Nikkel (Ni) | 10-14% |
| Molibdén (Mo) | 2-3% |
| Mangán (Mn) max | 2,0% |
| Szilícium (Si) max | 0,75% |
| Foszfor (P) max | 0,045% |
| Kén (S) max | 0,030% |
| Szakítószilárdság | 485-690 MPa |
| Hozamerősség (0,2%-os eltolás) | 170-310 MPa |
| Megnyúlás | 40% min |
| Keménység (Rockwell B) | 95 max |
A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk csak jó hírű beszállítóktól származó tanúsított SS316L anyagot használ. Minden beérkezett anyagtétel kémiai összetételét és mechanikai tulajdonságait ellenőrizzük. Szemcseközi korrózióvizsgálatot is végzünk kész tömítéseinken, hogy megbizonyosodjunk arról, hogy azok megfelelnek az ASTM A262 Practice E követelményeinek. Ez a szigorú minőség-ellenőrzés biztosítja, hogy gyűrűs csuklótömítéseink megbízható teljesítményt nyújtsanak a legigényesebb tengeri és tengeri környezetben is.
A gyűrűs tömítés teljesítménye nemcsak az anyagtól, hanem a geometriától is függ. A tömítést úgy tervezték, hogy illeszkedjen a karima felületén lévő horonyba. Amikor a karimákat összecsavarozzák, a tömítés összenyomódik, és anyaga deformálódik, kitölti a hornyot és tömítést hoz létre. A tömítés és a horony alakja határozza meg a tömítési mechanizmust. Számos szabványos gyűrűs csuklótömítési profil létezik, mindegyiknek megvannak a saját jellemzői. A leggyakoribbak az R, RX és BX típusok. Az R típus egy ovális vagy nyolcszögletű gyűrű, amelyet szabványos alkalmazásokban használnak. Az RX típus egy módosított ovális gyűrű, amelyet nagyobb nyomású alkalmazásokban használnak. A BX típus egy hatszögletű gyűrű, amelyet nagynyomású, magas hőmérsékletű alkalmazásokban használnak. Az alábbi táblázat összefoglalja e profilok főbb jellemzőit.
| Profil | Alak | Nyomásértékelés | Tipikus alkalmazás |
| R | Ovális vagy nyolcszögletű | Akár 10 000 psi | Általános célú, kútfejek |
| RX | Módosított ovális | Akár 15 000 psi | Magasabb nyomás, savanyú kiszolgálás |

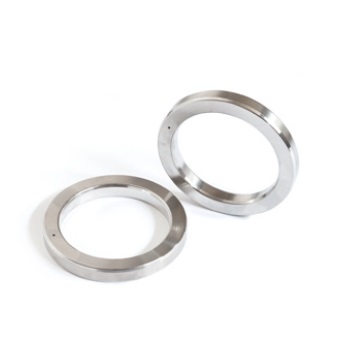

| BX | Hatszögletű | Akár 20 000 psi | Magas nyomás, magas hőmérséklet |
A profil kiválasztása a nyomástól, hőmérséklettől és a tömítendő folyadék természetétől függ. Az R típus a legelterjedtebb, és sokféle alkalmazásra alkalmas. Az RX típust nagyobb nyomású alkalmazásokban használják, és kissé eltérő geometriájú, ami javítja a tömítési teljesítményt. A BX típust a legigényesebb alkalmazásokban használják, és úgy tervezték, hogy megbízható tömítést biztosítson 20 000 psi nyomásig. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk gyűrűs csatlakozási tömítéseket gyárt ezekben a profilokban, a szabványos karimaspecifikációknak megfelelő mérettartományban.
Az alábbi táblázat az SS316L gyűrűs csuklótömítéseink fő teljesítményspecifikációit tartalmazza. Ezek a specifikációk szabványos tesztelésen alapulnak, és referenciaként szolgálnak a mérnökök és a beszerzési szakemberek számára.
| Paraméter | Specifikáció | Teszt szabvány |
| Anyag | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Keménység | ≤ 160 HBW | ASTM E10 |
| Szakítószilárdság | ≥ 485 MPa | ASTM E8 |
| Hozamerő | ≥ 170 MPa | ASTM E8 |
| Megnyúlás | ≥ 40% | ASTM E8 |
| Szemcseközi korrózió | Pass | ASTM A262 gyakorlat E |
| Max üzemi hőmérséklet | 800°C (folyamatos) | — |
| Max üzemi nyomás | 20 000 psi (profiltól függően) | — |
| Felületi kikészítés | Ra 1,6 µm max | — |
| Szabványos méretek | R, RX, BX profilok API 6A szerint | API 6A |
Üzemünkben gyűrűs csuklótömítéseket gyártunk, hogy megfeleljenek ezeknek és még sok másnak. Speciális alkalmazásokhoz egyedi tömítéseket is tudunk gyártani. Minőségellenőrzési folyamatunk kiterjed a méretellenőrzésre, az anyagtanúsításra és a teljesítményvizsgálatra. Minden megrendeléshez megfelelőségi tanúsítványt adunk, amely dokumentálja az anyagösszetételt, a mechanikai tulajdonságokat és a vizsgálati eredményeket. Az ilyen szintű dokumentáció elengedhetetlen az offshore alkalmazásokhoz, ahol a nyomon követhetőség és a minőségbiztosítás kritikus fontosságú.
1. kérdés: Mi a különbség az SS316 és az SS316L gyűrűs csuklótömítések között?
Válasz: Az elsődleges különbség a széntartalom. Az SS316 maximális széntartalma 0,08%, míg az SS316L maximális széntartalma 0,03%. Az SS316L alacsonyabb széntartalma ellenállóvá teszi az érzékenyítéssel és a szemcseközi korrózióval szemben, ami fontos hegesztési és magas hőmérsékletű alkalmazásoknál. Tengeri és tengeri környezetben általában az SS316L-t részesítik előnyben a kiváló korrózióállósága miatt.
2. kérdés: Az SS316L gyűrűs csuklótömítések használhatók savanyú gázszolgáltatásban?
Válasz: Az SS316L nem ajánlott savanyú gázszolgáltatáshoz (H2S tartalmú környezetben), mert érzékeny a szulfidos feszültségrepedésre. Savanyúgázos alkalmazásokhoz általában keményebb anyag, például Inconel 625 vagy duplex rozsdamentes acél szükséges. A tömítés anyagának kiválasztását a technológiai folyadék sajátos összetétele és körülményei alapján kell elvégezni. Technikai csapatunk tanácsot ad az alkalmazásához legjobban megfelelő anyag kiválasztásában.
3. kérdés: Mi az a maximális hőmérséklet, amelyet az SS316L gyűrűs csuklótömítések elviselnek?
Válasz: Az SS316L gyűrűs csuklótömítések 800°C-ig ellenállnak a folyamatos üzemi hőmérsékletnek. 425°C feletti hőmérsékleten azonban az anyag érzékeny lehet az érzékenységre, ha nincs megfelelően stabilizálva. Magas hőmérsékletű alkalmazásoknál fontos ellenőrizni, hogy az anyagot megfelelően hőkezelték-e, és megvizsgálták-e a szemcseközi korrózióállóságot. Üzemünk tanúsítja a szemcseközi korróziótesztet minden magas hőmérsékletű tömítéshez.
4. kérdés: Hogyan válasszam ki a megfelelő gyűrűs csatlakozási tömítés profilt az alkalmazásomhoz?
Válasz: A profil kiválasztása a nyomástól, hőmérséklettől és a folyadék jellegétől függ. Az R típus általános célú alkalmazásokhoz alkalmas 10 000 psi-ig. Az RX típust nagyobb nyomásokhoz használják 15 000 psi-ig. A BX típust a legigényesebb alkalmazásokhoz használják 20 000 psi-ig. A karima specifikációja szintén meghatározza a szükséges profilt. Technikai csapatunk segíthet Önnek az adott alkalmazáshoz megfelelő profil kiválasztásában.
5. kérdés: Milyen dokumentációt tartalmaznak az SS316L gyűrűs csuklótömítések?
Válasz: Minden megrendeléshez megfelelőségi tanúsítványt adunk, amely dokumentálja az anyagösszetételt, a mechanikai tulajdonságokat és a vizsgálati eredményeket. Ez magában foglalja a kémiai elemzést, a szakítóvizsgálati eredményeket, a keménységi vizsgálati eredményeket és a szemcseközi korróziós vizsgálat eredményeit. Méretellenőrzési jegyzőkönyveket és anyagkövetési tanúsítványt is biztosítunk. Ez a dokumentáció elengedhetetlen a tengeri és tengeri alkalmazások minőségbiztosításához és a szabályozási megfeleléshez.
Az SS316L gyűrűs csuklótömítések ideális választások tengeri és tengeri alkalmazásokhoz, mivel a korrózióállóság, a mechanikai szilárdság és a hőstabilitás egyedülálló kombinációját kínálják. Az SS316L molibdéntartalma kiváló ellenállást biztosít a kloridos lyukkorrózióval és a réskorrózióval szemben, míg az alacsony széntartalom megakadályozza az érzékenységet és a szemcseközi korróziót. Az anyag különféle profilokká alakítható, hogy megfeleljen az alkalmazás nyomás- és hőmérsékleti követelményeinek. És tanúsítható, hogy megfelel a legszigorúbb minőségi előírásoknak is. A Ningbo Kaxite Sealing Materials Co., Ltd.-nél gyárunk rendelkezik az SS316L gyűrűs tömítések gyártásához szükséges szakértelemmel és berendezésekkel, amelyek megfelelnek az offshore ipar legigényesebb követelményeinek.
Akár új offshore platformot tervez, akár egy meglévőt karbantart, kérjük, vegye fel a kapcsolatot műszaki csapatunkkal, hogy megvitassák tömítési igényeit. Részletes termékleírásokat, anyagtanúsítványokat és alkalmazástámogatást tudunk biztosítani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket a tömítési megoldások terén világszerte.
Lépjen kapcsolatba a Ningbo Kaxite Sealing Materials Co., Ltd.-vel még mahogy megvitassák a gyűrűs tömítésekre vonatkozó követelményeket, és felfedezzék, hogyan tudnak SS316L tömítéseink megfelelni a tengeri és tengeri alkalmazások kihívásainak.
